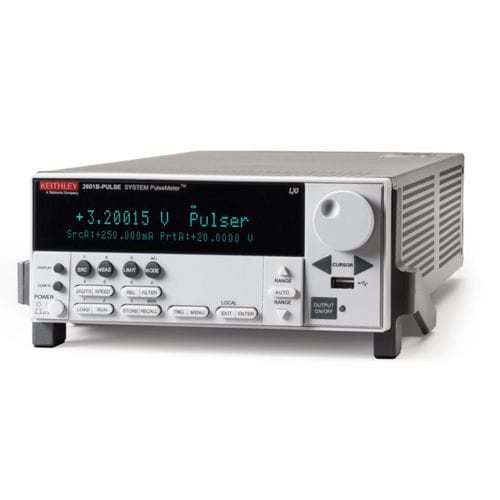

Unità di alimentazione e misura mono-via 2601B

USBEthernetGPIB

Lo strumento System SourceMeter® 10 µsec Pulser/Source Measure Unit (SMU) combina la potenza di un pulsatore ad alta corrente/alta velocità con la misura e le funzionalità complete di una SMU tradizionale in un unico strumento. I suoi impressionanti 10 A @ 10 V a 10 μs di larghezza d'impulso e le capacità di digitalizzazione di 1 MS/s aumentano significativamente la produttività in applicazioni che vanno dalla caratterizzazione da banco ai test di produzione I-V pulsati altamente automatizzati. Alta fedeltà degli impulsi senza regolazione manuale degli impulsi Il sistema ad anello di controllo del 2601B-PULSE elimina la necessità di sintonizzare manualmente le variazioni di carico fino a 3 μH, garantendo l'assenza di overshooting e ringing quando si emettono impulsi da 10 μs a 500 μs a qualsiasi livello di corrente fino a 10 ampere. Con tempi di salita degli impulsi < 1,7 μs, è possibile caratterizzare correttamente il dispositivo o il circuito in esame. Uscita 10 A @ 10 V con larghezza di impulso di 10 μs Tempo di salita dell'impulso <1,7 μs per una caratterizzazione affidabile Uscita a impulsi ad alta fedeltà senza sintonizzazione a qualsiasi livello di corrente Incorpora le funzionalità di un pulsatore veloce e di una SMU in un unico strumento Il 2601B-PULSE aggiunge la funzionalità di pulser all'integrità, alla sincronizzazione, alla velocità e all'accuratezza di misura superiori che conoscete grazie allo strumento SMU Keithley 2601B, leader del settore. Pulser Accuratezza di misura di base dello 0,05% con digitalizzazione a 1 MS/s SMU 100 nA a bassa corrente con sensibilità di 100 fA Connessioni BNC sul pannello posteriore per una rapida configurazione dei cavi
