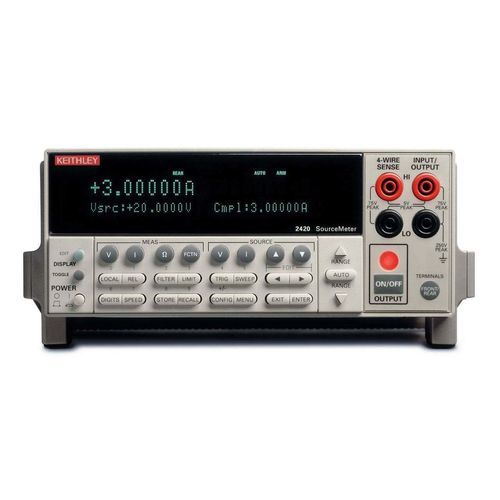

Unità di alimentazione e misura mono-via 2400

GPIBad alta precisione4 quadranti

Panoramica
La serie standard 2400 di Keithley comprende unità Source Measure Unit (SMU) a quattro quadranti che uniscono sorgente/carico di tensione e corrente a capacità di misura di livello strumentale. Ogni unità funge da fonte DC stabile e da multimetro a 6½ cifre, con basso rumore, alta ripetibilità e lettura precisa.

Punti salienti

• SMU di precisione per caratterizzazione I‑V di semiconduttori, sensori e materiali
• Può fornire tensione o corrente e misurare entrambi simultaneamente
• Design compatto a canale singolo per banco prova e integrazione in rack

Capacità di sweep integrate

• Sweep a gradini lineari
• Sweep a gradini logaritmici
• Profili di sweep personalizzati per caratterizzazione automatizzata

Integrazione con sistemi di commutazione

• Abbinalo ai sistemi di commutazione Keithley per test multipunto rapidi
• Applicazioni tipiche: dispositivi a semiconduttore, componenti di protezione dei circuiti, test optoelettronici, test di stress accelerato

Uso in istruzione e laboratorio

• Combina più funzioni strumentali per l'insegnamento della legge di Ohm e misure I‑V
• Adatto a laboratori universitari, di ricerca e banchi R&D

Modelli (tabella)
Colonne: Modello / Touchscreen / Canali / Corrente max / Tensione max / Risoluzione (Corrente / Tensione) / Potenza / Prezzo
2401. — No — 1 — 1 A — 20 V — 1 pA / 100 nV — 20 W — US $6,380
2400 — No — 1 — 1 A — 200 V — 1 pA / 100 nV — 20 W — US $10,000
2410. — No — 1 — 1 A — 1100 V — 1 pA / 100 nV — 20 W — US $18,200

Software e risorse
Il software KickStart consente di eseguire caratterizzazioni I‑V senza programmazione e di esportare i risultati. Sono disponibili aggiornamenti firmware, modelli CAD, specifiche dettagliate e note applicative per l'integrazione di sistema.

Specifiche tecniche

• Involucro di potenza massimo (serie): 60 W DC
• Gamma di tensione (serie): 100 nV fino a 1100 V
• Gamma di corrente (serie): 1 pA fino a 5 A (a seconda di modello/opzione)
• Risoluzione di misura: 1 pA / 100 nV
• Precisione di base: 0,012 % (6,5 cifre)
• Velocità max.: fino a 2000 letture/s nel buffer
• Interfacce: GPIB, USB, Ethernet (a seconda della configurazione)
• Applicazioni tipiche: caratterizzazione I‑V, test di produzione, didattica e R&D
