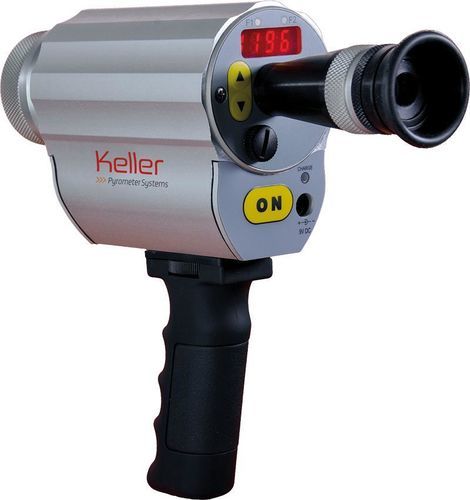

Pirometro monocromatico CellaPort PT 129

con display LED°CK

Panoramica del prodotto:
Il CellaPort PT 129 è un pirometro portatile monocromatico progettato per la misura della temperatura su materiali a bassa emissività, in particolare alluminio e metalli nudi, nell'intervallo 150–1200 °C (segmenti a seconda della versione). Un filtro di blocco dedicato riduce la sensibilità alla luce diurna e alle radiazioni riflesse, consentendo misure affidabili nelle lavorazioni dei metalli e nei processi riscaldati da laser (diode, Nd:YAG, CO2).

Caratteristiche principali:

• Intervallo di misura 150–1200 °C (segmenti a seconda della versione)
• Filtro di blocco che riduce l'influenza della luce diurna e delle radiazioni riflesse
• Obiettivo regolabile e ottica di precisione broadband con rivestimento antiriflesso
• Adatto per misure su alluminio e metalli nudi a basse temperature
• Display LED rosso a 4 cifre
• Interfaccia USB (standard)
• Alimentazione a batteria ricaricabile (~15 h)

Parametri di misura:
Intervallo di misura: 150–1200 °C (segmenti a seconda della versione)
Sensore: fotodiodo
Gamma spettrale: 1,8–2,2 µm
Tempo di risposta (t98): in funzione del segmento, da ≤2 ms a ≤75 ms
Incertezza di misura: 0,75 % della lettura, min. 5 K
Ripetibilità: 1 K
Coefficiente di temperatura: 0,25 K/K (T < 500 °C), 0,05 %/K (T > 500 °C)
Risoluzione (interfaccia/display): 0,1 K / 0,1 K (<200 °C) o 1 K (≥200 °C)

Varianti ottiche / Lenti:
Esempi di obiettivi e intervalli di messa a fuoco: F50 PZ 20.08 (0,3 m–∞) per 150–800 °C; Standard PZ 20.01 (0,4 m–∞), Close-up PZ 20.03 (0,2–0,4 m), Tele PZ 20.06 (1,2 m–∞) per 180–1200 °C. Forma del campo di misura: circolare. Esempi di rapporti distanza/spot: AF10 -> 48:1, AF21 -> 60:1, AF22 -> 56:1, AF23 -> 96:1.

Parametri elettrici:
Interfaccia: USB
Alimentazione: pacco batteria ricaricabile
Autonomia: circa 15 ore (funzionamento continuo, Ta = 23 °C)

Display e indicatori:
Puntamento: puntamento attraverso l'obiettivo
Display: LED rosso a 4 cifre, altezza cifre 8 mm
Indicatori di stato: 2 LED esterni, 3 LED interni
Comandi: 3 tasti

Ambiente & meccanica:
Temperatura operativa: 0–50 °C
Temperatura di stoccaggio: -20–+60 °C
Umidità ammessa: max. 95 % r.H. senza condensa
Dimensioni: Ø 65 mm x 197 mm (più lunghezza lente)
Scocca: alluminio
Classe di protezione: IP40
Peso: circa 1,1 kg

Parametri regolabili (esempi):

• Emissività e tabelle di emissività
• Trasmittanza
• Compensazione della radiazione ambientale riflessa
• Filtro di smoothing e mantenimento della misura
• Parametri ATD e di linearizzazione
• Configurazione LED, °C/°F, spegnimento automatico

Funzioni:
ATD (Automatic Temperature Detection) per la rilevazione automatica in processi discontinui

Contenuto della fornitura:
Pirometro CellaPort PT 129; custodia protettiva e di trasporto; caricabatterie; cavo USB VK 11/D (1,8 m); software CellaView; manuale breve

Software:
CellaView (fornito)

Esempi di campo di misura (selezionati):
Distanza 0.00 mm : Ø campo 24.50 mm
Distanza 12.00 mm : Ø campo 23.77 mm
Distanza 24.00 mm : Ø campo 23.04 mm
Distanza 300.00 mm : Ø campo 6.25 mm

Specifiche tecniche:

• Nome prodotto: Pirometro CellaPort PT 129
• Designazione modello: CellaPort PT 129 (versioni AF10/AF21/AF22/AF23)
• Principio di misura: monocromatico
• Gamma spettrale: 1,8–2,2 µm
• Intervallo di misura: 150–1200 °C (a seconda della versione)
• Tempi di risposta (t98): ≤2 ms a ≤75 ms a seconda del segmento
• Precisione: 0,75 % della lettura, min. 5 K
• Ripetibilità: 1 K
• Interfaccia: USB
• Alimentazione: pacco ricaricabile (~15 h)
• Display: LED rosso a 4 cifre
• Scocca: alluminio, IP40
• Peso: circa 1,1 kg
• Opzioni lenti: PZ 20.08 / PZ 20.01 / PZ 20.03 / PZ 20.06
• Adatto per: alluminio e metalli nudi, processi riscaldati da laser (filtro di blocco)
