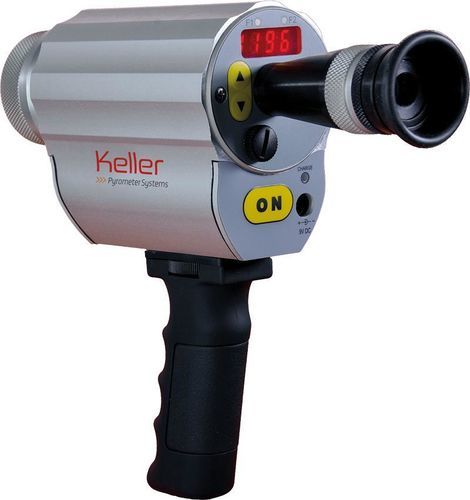

Pirometro digitale CellaPort PT 110

°CK°F

Panoramica del prodotto
Il CellaPort PT 110 è un pirometro digitale per la misura delle temperature da 0 a 1000 °C, pensato principalmente per oggetti non metallici. L'ampia gamma di misura e le ottiche intercambiabili focalizzabili consentono un uso versatile in controllo di processo e ispezioni industriali. Dispone di puntamento attraverso l'obiettivo, display LED posteriore a 4 cifre e tastiera posteriore per l'impostazione dei parametri. Interfaccia USB inclusa per trasferimento dati e configurazione.

Caratteristiche principali

• Intervallo di misura: 0 a 1000 °C
• Ottiche intercambiabili focalizzabili per la regolazione precisa della distanza
• Lenti di precisione con rivestimento antiriflesso broadband
• Display LED rosso a 4 cifre, leggibile a distanza
• Puntamento attraverso l'obiettivo per un allineamento preciso
• Interfaccia USB per dati e configurazione
• Batteria ricaricabile (circa 15 ore in funzionamento continuo)
• Tempo di risposta: t98 ≤ 30 ms

Versioni / Opzioni

• CellaPort PT 110 AF 1 (distanza di messa a fuoco 0,3 m - ∞, rapporto distanza 50 : 1, obiettivo PZ 10.01)
• CellaPort PT 110 AF 2 (distanza di messa a fuoco 0,15 - 0,3 m, rapporto distanza 48 : 1, obiettivo PZ 10.05)
• Opzione puntamento: puntamento attraverso l'obiettivo

Campo di misura (esempi)

• 0.00 mm : 24.00 mm
• 12.00 mm : 23.28 mm
• 24.00 mm : 22.56 mm
• 36.00 mm : 21.84 mm
• 48.00 mm : 21.12 mm
• 60.00 mm : 20.40 mm
• 72.00 mm : 19.68 mm
• 84.00 mm : 18.96 mm
• 96.00 mm : 18.24 mm
• 108.00 mm : 17.52 mm
• 120.00 mm : 16.80 mm
• 132.00 mm : 16.08 mm
• 144.00 mm : 15.36 mm
• 156.00 mm : 14.64 mm
• 168.00 mm : 13.92 mm
• 180.00 mm : 13.20 mm
• 192.00 mm : 12.48 mm
• 204.00 mm : 11.76 mm
• 216.00 mm : 11.04 mm
• 228.00 mm : 10.32 mm
• 240.00 mm : 9.60 mm
• 252.00 mm : 8.88 mm
• 264.00 mm : 8.16 mm
• 276.00 mm : 7.44 mm
• 288.00 mm : 6.72 mm
• 300.00 mm : 6.00 mm

Osservazioni
Il display LED posteriore visualizza la temperatura attuale; le modifiche dei parametri tramite i tasti posteriori sono visualizzate. Le ottiche intercambiabili focalizzabili consentono una regolazione precisa della distanza di misura. L'interfaccia USB è fornita di serie.

Specifiche tecniche

• Intervallo di misura: 0 - 1000 °C
• Sensore: Termopila
• Gamma spettrale: 8 - 14 µm
• Tempo di risposta t98: ≤ 30 ms
• Incertezza di misura: 1 % della lettura [°C], minimo 2 K
• Ripetibilità: 1 K
• Coefficiente di temperatura: 0.1 K/K (T < 250 °C); 0.04 %/K (T > 250 °C)
• Risoluzione (interfaccia): 0.1 K
• Risoluzione (display): 0.1 K < 200 °C; 1 K ≥ 200 °C
• Obiettivi: Obiettivo standard PZ 10.01 (messa a fuoco 0,3 m - ∞); Obiettivo ravvicinato PZ 10.05 (messa a fuoco 0,15 m - 0,3 m)
• Principio di misura: monocromatico
• Interfaccia: USB
• Alimentazione: Batteria ricaricabile (durata ≈ 15 ore a Ta = 23 °C)
• Display: LED rosso 4 cifre, altezza cifra 8 mm
• Indicatore di stato: 2 × LED esterni; 3 × LED interni
• Elementi di controllo: 3 pulsanti
• Temperatura ambiente (esercizio): 0 - 50 °C
• Temperatura di stoccaggio: -20 - +60 °C
• Umidità ammessa: 95 % U.R. max. (non condensante)
• Dimensioni: Ø 65 mm × 197 mm (più lunghezza obiettivo)
• Involucro: Alluminio
• Classe di protezione: IP 40 (secondo DIN 40050)
• Peso: ca. 1,1 kg
• Parametri regolabili: emissività, posizioni tabella emissività, trasmittanza, compensazione della radiazione ambientale riflessa, filtro di smussamento, modalità di funzionamento e tempo di mantenimento memoria, parametri ATD, funzione di linearizzazione, impostazioni LED stato, unità di temperatura °C/°F, spegnimento automatico
• Funzioni: ATD (Automatic Temperature Detection) per processi discontinuo

Contenuto della fornitura

• Pirometro CellaPort PT 110
• Valigetta protettiva e di trasporto
• Caricabatterie
• Cavo USB VK 11/D (1,8 m)
• Software CellaView
• Manuale breve
