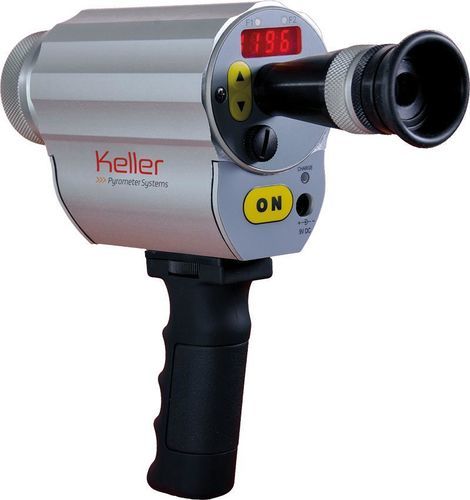

Pirometro con display LED CellaPort PT 143

°C°FUSB

Panoramica:
Il CellaPort PT 143 è un pirometro panoramico con campo di misura rettangolare che consente la misura della temperatura di oggetti in movimento, oscillanti o molto piccoli (es. fili vibranti, billette, barre). Il campo rettangolare semplifica l'allineamento rispetto a un campo circolare e permette il libero movimento dell'oggetto all'interno dell'area di misura.

Caratteristiche principali:

• Campo di misura: 500–2400 °C (intervalli parziali selezionabili)
• Sensore a doppio fotodiodo; intervallo spettrale 0,95 / 1,05 µm
• Ottiche focalizzabili e intercambiabili con campo di misura rettangolare
• Lenti di precisione broadband con trattamento antiriflesso; brevi lunghezze d'onda di misura
• Tempo di risposta t98 ≤ 10 ms (a seconda dell'intervallo)
• Display LED, interfaccia USB, batteria ricaricabile (circa 15 h)

Dati tecnici (sintesi):

• Incertezza di misura: 1,5 % della lettura
• Ripetibilità: 3 K; Coefficiente di temperatura: 0,05 %/K
• Risoluzione (interfaccia/display): 0,1 K / 1 K
• Dimensioni: Ø 65 mm × 197 mm (più ottica); Peso: ca. 1,1 kg
• Classe di protezione: IP 40; Temperatura ambiente: 0–50 °C; Stoccaggio: -20–60 °C; Umidità ≤95 % s.c.

Varianti ottiche (obiettivi e distanze focali):

• 600–1400 °C: Obiettivo F50 PZ 20.08 — messa a fuoco 0,3 m–∞
• 650–1700 °C e 750–2400 °C: Obiettivo standard PZ 20.01 — messa a fuoco 0,4 m–∞
• Obiettivo close-up PZ 20.03 — messa a fuoco 0,2 m–0,4 m
• Obiettivo grandangolare PZ 20.05 — messa a fuoco 0,2 m–∞
• Obiettivo tele PZ 20.06 — messa a fuoco 1,2 m–∞

Alimentazione e comandi:

• Interfaccia: USB
• Alimentazione: pacco batteria ricaricabile; autonomia ca. 15 h (uso continuo, Ta = 23 °C)
• Display: LED rosso a 4 cifre; Indicatori di stato interni/esterni; 3 pulsanti di controllo

Parametri regolabili e funzioni:

• Emissività e tabelle di emissività; Trasmittanza
• Compensazione della radiazione ambientale riflessa; Filtro di smoothing
• Modalità operative, tempo di mantenimento in memoria; Funzione ATD (Automatic Temperature Detection)
• Linearizzazione, selezione canale due-colori / monocromatico; Unità °C/°F; Spegnimento automatico

Contenuto della fornitura:

• Pirometro CellaPort PT 143
• Custodia protettiva e da trasporto; Caricatore; Cavo USB VK 11/D (1,8 m)
• Software CellaView; Manuale breve

Software:
CellaView

Tabella del campo di misura (esempi):

• Distanza 0,00 mm — Larghezza × Altezza: 19,00 mm × 19,00 mm
• Distanza 160,00 mm — Larghezza × Altezza: 14,96 mm × 12,10 mm
• Distanza 384,00 mm — Larghezza × Altezza: 9,29 mm × 2,43 mm

Nota:
Sono disponibili diverse versioni opzionali (AF 1, AF 2, AF 3, AF 4, AF 5, AF 6, AF 10, AF 11, AF 13, AF 14, AF 20); la selezione influisce su gamma di misura, distanza di messa a fuoco e rapporto distanza/spot.
