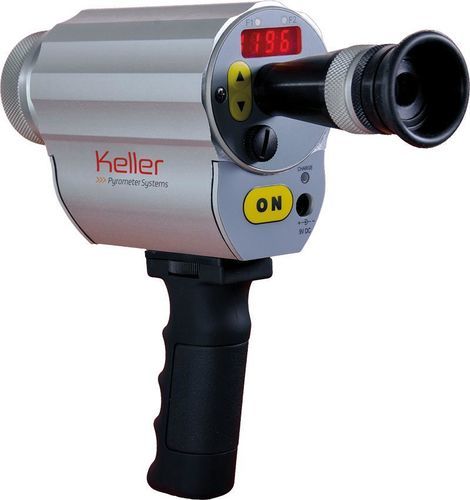

Pirometro bicolore CellaPort PT 140

monocromaticodigitale°C

Descrizione del prodotto:
Il CellaPort PT 140 è un pirometro digitale bicolore per la misura di temperature da 500 a 3.000 °C. Il principio di misura a due colori riduce la sensibilità alle interferenze dovute a polvere, vapori, finestre di protezione sporche e variazioni della superficie misurata rispetto ai pirometri monocolore. Una mira attraverso l'obiettivo consente un puntamento semplice e preciso del punto di misura.

Caratteristiche principali:

• Campo di misura 500 - 3.000 °C
• Lenti intercambiabili focalizzabili per un preciso adattamento della distanza di misura
• Ottiche di precisione a banda larga con trattamento antiriflesso
• Corti tempi d'onda di misura
• Display LED rosso a 4 cifre
• Dotazione standard: interfaccia USB

Dati tecnici (sintesi):

• Principio di misura: a due colori
• Campo di misura: 500 - 3000 °C (disponibile in diversi segmenti: es. 500 - 1400 °C; 650 - 1700 °C; 750 - 2400 °C; 850 - 3000 °C)
• Sensore: doppio fotodiodo
• Gamma spettrale: 0,95 / 1,05 µm
• Tempo di risposta t98: dipende dalla gamma, tip. ≤ 10 ms per i limiti di temperatura più alti (valori specifici per gamma forniti)
• Incertezza di misura: 1 % della lettura della temperatura [°C]
• Ripetibilità: 2 K
• Coefficiente di temperatura: 0,05 %/K
• Risoluzione (interfaccia): 0,1 K; Risoluzione (display): 1 K
• Display: LED rosso a 4 cifre, altezza cifre 8 mm
• Indicazione stato: 2 LED esterni, 3 LED interni
• Elementi di controllo: 3 pulsanti
• Interfaccia: USB
• Alimentazione: pacco batteria ricaricabile; autonomia circa 15 ore (funzionamento continuo a Ta = 23 °C)
• Temperatura ambiente (esercizio): 0 - 50 °C; Temperatura di stoccaggio: -20 - +60 °C
• Umidità ammissibile: 95 % U.R. max. (senza condensa)
• Dimensioni: Ø 65 mm x 197 mm (più lunghezza obiettivo)
• Involucro: alluminio
• Classe di protezione: IP 40 secondo DIN 40050
• Peso: ca. 1,1 kg

Varianti ottiche / obiettivi:
Obiettivi e distanze di messa a fuoco tipiche (esempi):

• Obiettivo standard PZ 20.01: messa a fuoco 0,4 m - ∞ (standard per diverse gamme)
• Obiettivo close-up PZ 20.03: messa a fuoco 0,2 m - 0,4 m
• Obiettivo tele PZ 20.06: messa a fuoco 1,2 m - ∞
• Obiettivo F50 PZ 20.08: messa a fuoco 0,3 m - ∞ (per la variante 500 - 1400 °C)

Versione / campo di misura / esempi rapporto distanza:

• Versioni disponibili AF 1, AF 2, AF 3, AF 4, AF 5, AF 6, AF 7, AF 8, AF 9, AF 20
• Esempi di rapporti distanza/spot per versione: AF 1 = 80 : 1; AF 2 = 75 : 1; AF 3 = 120 : 1; AF 7 = 150 : 1; AF 8 = 140 : 1; AF 9 = 240 : 1; AF 20 = 55 : 1
• Esempi di assegnazione delle gamme per versione: AF 20 = 500 - 1400 °C; AF 3 = 650 - 1700 °C; AF 6 = 750 - 2400 °C; AF 9 = 850 - 3000 °C

Funzioni e parametri regolabili:

• Funzione ATD (Automatic Temperature Detection) per processi discontinui
• Parametri regolabili: emissività, posizioni della tabella di emissività, trasmittanza, compensazione della radiazione ambientale riflessa, filtro di smoothing, modalità di funzionamento e tempo di mantenimento dati, parametri ATD, funzione di linearizzazione, indicazione LED di stato, unità di temperatura °C/°F, spegnimento automatico, canale di misura (bicolore / monocolore), livello soglia di monitoraggio segnale

Contenuto della fornitura (tipico):

• Pirometro CellaPort PT
• Custodia protettiva e da trasporto
• Caricabatterie
• Cavo USB VK 11/D (1,8 m)
• Software CellaView
• Manuale rapido
