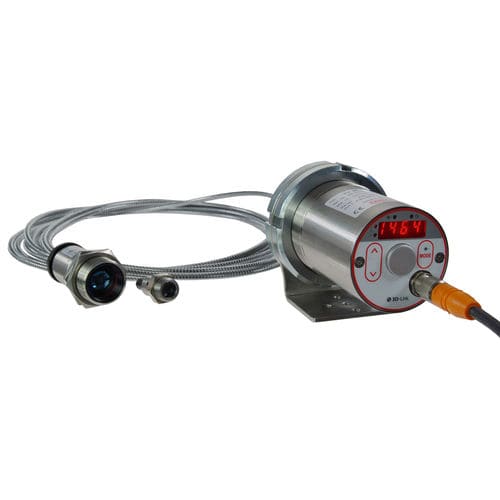

Pirometro a LED CellaTemp® PX 21

°CK180:1

Panoramica prodotto:
Il CellaTemp PX 21 è un pirometro digitale a fibra ottica per la misurazione senza contatto delle temperature da 250 a 2000 °C. È dotato di una testa di misura ottica separata collegata tramite cavo in fibra ottica, rendendo il sensore immune alle interferenze elettromagnetiche e consentendo l'installazione dell'elettronica in ambienti fino a 250 °C senza ulteriore raffreddamento. La versione con testa separata è particolarmente indicata per installazioni in spazi ristretti o difficili da raggiungere.

Caratteristiche principali:

• Campo di misura: 250–2000 °C
• Interfaccia IO-Link moderna
• Lenti intercambiabili e regolabili per adattare con precisione la distanza di misura
• Ottiche di precisione a banda larga antiriflesso
• Display LED ad alto contrasto leggibile a distanza
• Tutti i parametri regolabili tramite tastiera frontale
• Uscita di corrente di test per diagnostica
• 1 uscita analogica e 2 uscite di commutazione
• Fonte configurabile; funzione ATD per rilevamento automatico della temperatura
• Testa e cavo in fibra resistenti al calore fino a 250 °C

Versioni / Varianti ottiche:
Versioni disponibili: CellaTemp PX 21 AF 11, AF 21, AF 22.
Campo di misura (tutte le versioni): 250–2000 °C.
Distanze focali: AF 11: 0,2 m – ∞; AF 21: 0,12 m – ∞; AF 22: 0,033–0,045 m.
Rapporto distanza:diametro (D:S): AF 11: 180:1; AF 21: 100:1; AF 22: 50:1.
Teste di misura: AF 11 → PA 41.01 (M30); AF 21 → PA 41.05 (M16); AF 22 → PZ 41.18 (M16).

Parametri di misura:

• Trasduttore: fotodiodo
• Intervallo spettrale: 1,1–1,7 µm
• Tempo di risposta t98: ≤ 50 ms (T > 300 °C); ≤ 2 ms (T > 800 °C)
• Incertezza di misura: 0,75 % della lettura, minimo 4 K
• Ripetibilità: 2 K
• Coefficiente di temperatura: 0,25 K/K (T < 500 °C); 0,05 %/K (T > 500 °C)
• Risoluzione uscita corrente: 0,2 K + 0,03 % dell'intervallo selezionato
• Risoluzione interfaccia: 0,1 K; risoluzione display: 1 K

Parametri elettrici:

• Uscita analogica: 0(4)–20 mA, lineare, commutabile, scalabile
• Resistenza di carico: ≤ 500 Ω
• Uscite di commutazione: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaccia: IO-Link
• Alimentazione: 24 V DC (+10 % / -20 %); consumo ≤ 175 mA

Caratteristiche (puntamento / display / comandi):

• Puntamento: luce pilota laser
• Display: LED rosso a 4 cifre (altezza cifre 8 mm)
• Indicazione stato: 4 × LED
• Comandi: 3 pulsanti frontali; parametri totalmente regolabili

Parametri generali:

• Connessione: M12, 5 poli
• Temperatura ambiente: elettronica 0–65 °C; testa resistente fino a 250 °C
• Temperatura di stoccaggio: -20 a +80 °C
• Umidità: max. 95 % UR (senza condensazione)
• Dimensioni (elettronica): Ø 65 mm × 187 mm; custodia acciaio inox V2A (1.4305)
• Classe di protezione: IP65 (DIN 40050)
• Peso: circa 0,9 kg

Parametri regolabili:

• Scala uscita analogica (0/4–20 mA), filtro di smoothing
• Modalità memoria e tempo di mantenimento
• Emissività e trasmittanza
• Limiti e modalità dei contatti di allarme
• Parametri ATD; simulazione corrente/temperatura; °C/°F

Funzioni:

• Segnale di sovratemperatura (temp. interna > 75 °C)
• Funzione service: simulazione valore misurato o segnale di corrente

Contenuto della fornitura:

• Pirometro CellaTemp PX 21 (unità elettronica)
• Cavo di collegamento VK 02/L AF 1 (5 m)
• Testa di misura (versione dipendente)
• Manuale rapido
• * Il cavo in fibra ottica va ordinato separatamente

Software:
SW 50 (configurazione e lettura dati)

Versioni / Campo di misura (es. AF 22 a 200 mm):
Distanza 0,00 mm → Ø campo 21,50 mm; 8,00 mm → Ø 20,68 mm; 16,00 mm → Ø 19,87 mm; … fino a 200,00 mm → Ø 1,11 mm (vedere tabella tecnica).

Specifiche tecniche (sintesi):

• Modello: CellaTemp PX 21 (AF 11 / AF 21 / AF 22)
• Campo di misura: 250–2000 °C; intervallo spettrale 1,1–1,7 µm
• Tempo di risposta: ≤ 50 ms (T > 300 °C); ≤ 2 ms (T > 800 °C)
• Incertezza: 0,75 % della lettura (min. 4 K); ripetibilità 2 K
• Uscita analogica: 0(4)–20 mA; uscite di commutazione: 2 × OC 24 V DC
• Interfaccia: IO-Link; alimentazione: 24 V DC (+10 % / -20 %)
• Custodia: acciaio inox V2A; protezione IP65; display LED 4 cifre
• Teste di misura: PA 41.01, PA 41.05, PZ 41.18
• Fornitura: pirometro, cavo di collegamento (5 m), testa di misura, manuale rapido
• Articolo n.: 1097777
