Termometro ad infrarossi vicini CellaTemp® PX 36

in fibra otticacon display LED°C

Panoramica del prodotto

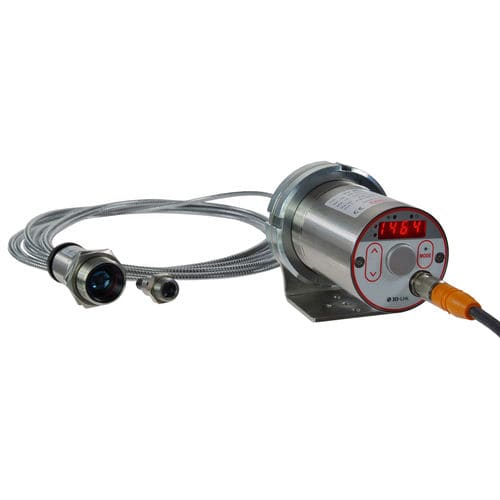

Il CellaTemp® PX 36 è un pirometro digitale con fibra ottica per misure senza contatto da 650 a 3 000 °C. Il sistema dispone di una testa di misura ottica separata collegata tramite cavo in fibra ottica, adatto per applicazioni in spazi ristretti o in presenza di disturbi elettromagnetici. Testa di misura e fibra resistono fino a 250 °C senza raffreddamento aggiuntivo.

Caratteristiche principali

• Intervallo di misura: 650–3 000 °C
• Interfaccia IO-Link moderna
• Obiettivi intercambiabili e a fuoco per regolare con precisione la distanza di misura
• Ottiche di precisione a banda larga antiriflesso
• Display LED leggibile a distanza
• Tutti i parametri regolabili tramite pulsanti
• Uscita di prova per diagnostica
• 1 uscita analogica (0/4–20 mA) e 2 uscite di commutazione
• Sorgente configurabile e funzione ATD (rilevamento automatico della temperatura)
• Testa e fibra resistenti fino a 250 °C

Parametri di misura

• Gamma spettrale: 0,82 – 0,93 µm
• Sensore: fotodiodo
• Tempo di risposta t98: ≤ 50 ms (T > 680 °C); ≤ 2 ms (T > 900 °C)
• Incertezza di misura: 0,75 % della lettura [°C]
• Ripetibilità: 2 K
• Risoluzione (interfaccia): 0,1 K; (display): 1 K

Varianti ottiche

• PA 41.01 (M30): messa a fuoco 0,2 m – ∞
• PA 41.05 (M16): messa a fuoco 0,12 m – ∞
• PZ 41.18 (M16): messa a fuoco 0,033 – 0,045 m

Parametri elettrici

• Uscita analogica: 0(4)–20 mA, lineare, commutabile, scalabile
• Uscite di commutazione: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaccia: IO-Link
• Alimentazione: 24 V DC (+10 % / -20 %)
• Consumo: ≤ 175 mA (24 V DC)

Display e comandi

• Display LED a 4 cifre rosso, altezza cifre 8 mm
• Indicatori di stato: 4 × LED
• Comandi: 3 pulsanti
• Messa a punto: puntatore laser

Parametri generali

• Custodia: acciaio inox V2A (1.4305), grado di protezione IP65
• Temperatura ambiente (elettronica): 0 – 65 °C; testa di misura fino a 250 °C
• Temperatura di immagazzinamento: -20 – +80 °C
• Connessione: M12, 5 poli
• Dimensioni (elettronica): Ø 65 mm × 187 mm; peso ≈ 0,9 kg

Parametri regolabili

• Scala e filtro per uscita analogica
• Emissività e trasmittanza
• Limiti di allarme e modalità di funzionamento
• Parametri ATD
• Simulazione di corrente/temperatura; unità °C/°F

Funzioni

• Segnale di sovratemperatura (temperatura interna > 75 °C)
• Funzione service: simulazione del valore misurato o del segnale di corrente

Contenuto della fornitura

• Pirometro CellaTemp® PX 36 (unità elettronica)
• Cavo di collegamento VK 02/L AF 1 (5 m)
• Testa di misura (in base al tipo)
• Manuale sintetico
• Nota: il cavo in fibra ottica va ordinato separatamente

Software
SW 50

Campo di misura (esempi)
Distanza di misura — diametro del campo:
0.00 mm — 21.50 mm
8.00 mm — 20.68 mm
16.00 mm — 19.86 mm
200 mm (esempio tipico) — diametro 1.05 mm
