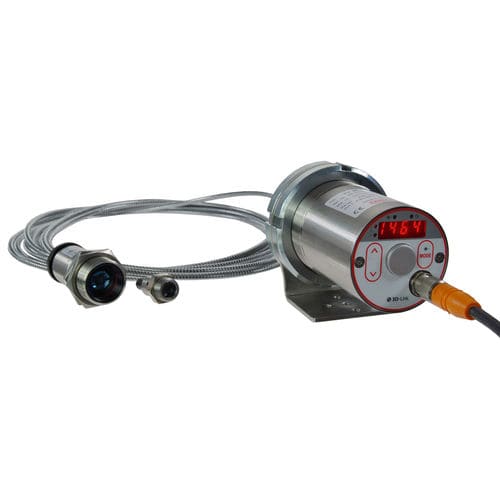

Termometro ad infrarossi vicini CellaTemp® PX 31

in fibra otticacon display LED°F

Panoramica
Il CellaTemp® PX 31 è un pirometro digitale con fibra ottica per misurazioni senza contatto da 550 a 2500 °C. Il sistema utilizza una testa di misura ottica separata collegata all’elettronica tramite cavo in fibra, consentendo l’impiego in ambienti con interferenze elettromagnetiche e in spazi ristretti. La testa di misura sopporta temperature ambientali fino a 250 °C senza raffreddamento.

Caratteristiche principali

• Fasce di misura disponibili fino a 3000 °C
• Interfaccia IO‑Link per comunicazione digitale
• Obiettivi focalizzabili e intercambiabili per regolazione precisa
• Ottiche di precisione anti‑riflesso a banda larga
• Display LED leggibile a distanza
• Tutti i parametri configurabili tramite tastiera frontale
• Uscita di test per diagnostica
• 1 uscita analogica (0/4–20 mA) e 2 uscite di commutazione
• Fonte configurabile e funzione ATD (rilevamento automatico della temperatura)

Opzioni / varianti

• Gamma di misura (esempio): 550–2500 °C (altre gamme fino a 3000 °C)
• Distanze di fuoco esempio: 0,2 m–∞; 0,12 m–∞; 0,033–0,045 m
• Puntamento: luce pilota laser
• Versioni di esempio: CellaTemp® PX 31 AF 11; PX 31 AF 21; PX 31 AF 22

Dati tecnici

• Sensore: fotodiodo
• Gamma spettrale: 0,78–1,06 µm
• Tempo di risposta t98: ≤ 50 ms (T > 600 °C); ≤ 2 ms (T > 800 °C)
• Incertezza di misura: 0,75 % della lettura
• Ripetibilità: 2 K
• Coefficiente termico: 0,05 %/K
• Risoluzione uscita analogica: 0,2 K + 0,03 % della gamma
• Risoluzione interfaccia: 0,1 K; risoluzione display: 1 K

Varianti ottiche

• Teste per 550–2500 °C: PA 41.01 (M30) fuoco 0,2 m–∞; PA 41.05 (M16) fuoco 0,12 m–∞; PZ 41.18 (M16) fuoco 0,033–0,045 m
• Testa per 700–3000 °C: PA 41.02 (M16) fuoco 0,5 m–∞

Parametri elettrici

• Uscita analogica: 0(4)–20 mA, lineare, commutabile, scalabile
• Resistenza di carico: ≤ 500 Ω
• Uscite di commutazione: 2 × Open Collector 24 V DC, ≤ 150 mA
• Interfaccia: IO‑Link
• Alimentazione: 24 V DC (+10 % / -20 %); consumo ≤ 175 mA

Funzionalità

• Puntamento: luce pilota laser
• Display: LED rosso 4 cifre, altezza 8 mm
• Stato: 4 LED
• Controlli: 3 pulsanti

Parametri generali

• Connessione: M12, 5 pin
• Temperatura ambiente (elettronica): 0–65 °C; testa: fino a 250 °C (senza raffreddamento)
• Stoccaggio: -20–+80 °C
• Umidità: ≤ 95 % UR, non condensante
• Scocca: acciaio inox V2A (1.4305); protezione IP65
• Dimensioni: elettronica Ø 65 mm × 187 mm; testa a seconda del tipo
• Peso: ca. 0,9 kg

Parametri regolabili

• Modalità e scala uscita analogica
• Filtro di smoothing, modalità memoria e tempo di mantenimento
• Emissività e trasmittanza
• Limiti e modalità dei contatti di allarme
• Parametri ATD; simulazione corrente/temperatura; unità °C/°F

Funzioni di assistenza

• Segnale di sovratemperatura (temperatura interna > 75 °C)
• Funzione service: simulazione di valore misurato o segnale di corrente

Contenuto della fornitura

• Pirometro CellaTemp® PX
• Cavo di collegamento VK 02/L AF 1 (5 m)
• Testa di misura
• Manuale breve
• * Il cavo in fibra ottica è da ordinare separatamente

Software
SW 50

Specifiche

• Famiglia: CellaTemp® PX
• Gamma principale: 550–2500 °C
• Gamma spettrale: 0,78–1,06 µm
• Sensore: fotodiodo
• Uscita analogica: 0(4)–20 mA
• Interfaccia: IO‑Link
• Uscite di commutazione: 2 × Open Collector 24 V DC
• Tempo di risposta: ≤ 50 ms (T > 600 °C), ≤ 2 ms (T > 800 °C)
• Incertezza: 0,75 % della lettura
• Protezione: IP65
• Temperatura ambiente (elettronica): 0–65 °C; testa fino a 250 °C
• Scocca: acciaio inox V2A (1.4305)
• Peso: ca. 0,9 kg
