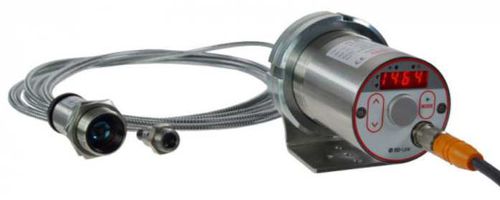

Pirometro in fibra ottica CellaTemp® PX 41

con display LED°Ccon uscita analogica

Panoramica prodotto
Il CellaTemp® PX 41 è un pirometro digitale bicromatico con collegamento in fibra ottica per misure senza contatto da 700 a 3000 °C. Il sistema prevede una testa di misura ottica separata collegata tramite fibra, consentendo di posizionare l'elettronica lontano da ambienti gravosi o spazi ristretti. Fibra e testa di misura resistono a temperature ambiente fino a 250 °C senza raffreddamento e sono immuni a interferenze elettromagnetiche, idonei per applicazioni industriali ad alta temperatura.

Caratteristiche principali

• Campo di misura: 700–3000 °C (segmenti selezionabili)
• Interfaccia IO‑Link per configurazione e diagnostica
• Lenti intercambiabili e focalizzabili per la regolazione precisa della distanza
• Ottiche di precisione antiriflesso a banda larga
• Display LED leggibile da lontano
• Uscite configurabili: 1 analogica e 2 uscite di commutazione
• Funzioni ATD (rilevamento automatico temperatura) e monitoraggio contaminazione
• Testa di misura e fibra resistenti fino a 250 °C

Opzioni e varianti

• Versioni ottiche disponibili: AF 11, AF 21, AF 22, AF 111, AF 121, AF 122, AF 211, AF 221, AF 222 — ogni versione offre specifici campi di misura e distanze focali
• Esempi di distanze focali: PZ 41.18 (M16) 0,033–0,045 m; PA 41.01 (M30) 0,2 m–∞; PA 41.05 (M16) 0,12 m–∞
• Opzione puntatore: luce pilota laser
• Cavo fibra ottica e testa di misura ordinabili separatamente

Dati tecnici — parametri di misura

• Principio di misura: bicromatico
• Gamma spettrale: 0,95 / 1,05 µm
• Tempo di risposta (t98): ≤ 20 ms (a seconda del campo e delle impostazioni)
• Incertezza di misura: 1,5 % della lettura
• Ripetibilità: 3 K
• Risoluzione: display 1 K; interfaccia 0,1 K; uscita analogica 0,2 K + 0,03 % del campo

Ottica e meccanica

• Lenti focalizzabili intercambiabili per l'adattamento esatto della distanza
• Ottiche di precisione antiriflesso a banda larga per ridurre riflessi
• Involucro: acciaio inossidabile V2A (1.4305), dimensioni della testa a seconda della variante
• Classe di protezione: IP65

Elettrico e interfacce

• Uscita analogica: 0(4)–20 mA, lineare, commutabile e scalabile
• Uscite di commutazione: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaccia: IO‑Link
• Alimentazione: 24 V DC (+10 % / −20 %), consumo ≤ 175 mA
• Connessione: M12 5 poli

Parametri regolabili e funzioni

• Emissività, trasmittanza, scaling analogico, filtro di smoothing
• Soglie e modalità di allarme, parametri ATD, soglia monitoraggio contaminazione
• Selezione canale: bicromatico, monocromatico 1, monocromatico 2
• Funzioni diagnostiche: uscita corrente di prova, segnalazione sovratemperatura, modalità simulazione

Parametri generali e condizioni d'esercizio

• Temperatura ambiente elettronica: 0–65 °C
• Temperatura ambiente testa di misura: fino a 250 °C senza raffreddamento
• Temperatura di stoccaggio: −20–+80 °C
• Umidità ammessa: 95 % r.H. max. (senza condensazione)
• Peso: circa 0,9 kg

Contenuto della fornitura
Pirometro CellaTemp PX (unità elettronica), cavo di collegamento VK 02/L AF 1 (5 m), testa di misura, manuale breve. Nota: il cavo in fibra ottica va ordinato separatamente.

Software
SW 50 (software IO‑Link) per configurazione e gestione dei parametri.
