Sistema di misurazione di pressione CellaTemp PA 40-K016

di temperaturadi portataa laser

Descrizione dell'articolo

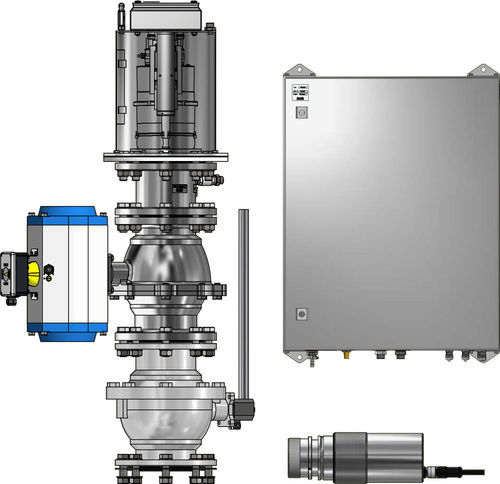

• Sistema di misura composto da: Pirometro CellaTemp PA 40 AF 1; Montaggio SK 803.

Caratteristiche speciali

• Pirometro a due colori con ottica focalizzabile in custodia in acciaio inossidabile
• Obiettivo di precisione a banda larga antiriflesso
• 2 uscite analogiche, 2 uscite di commutazione, interfacce USB e RS 485
• Aiuto di puntamento: puntamento attraverso l'obiettivo
• Raccordo di montaggio con raccordo di raffreddamento e accessorio di spurgo aria per uso industriale
• Valvola a sfera pneumatica e meccanica
• Armadio di controllo con sistema di comando per la valvola a sfera pneumatica
• Monitor di flusso e regolatore di pressione e collegamento per aria e alimentazione di rete

Parametri di misura
Campo di misura: 500 - 3000 °C in più segmenti
Sensore: Doppio fotodiodo
Gamma spettrale: 0,95 / 1,05 µm
Tempo di risposta t98: valori multipli a seconda del segmento di misura (esempi): 500 - 1400 °C: ≤ 10 ms (T > 650 °C); 650 - 1700 °C: ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750 - 2400 °C: ≤ 10 ms (T > 950 °C); 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incertezza di misura: 1 % della lettura [°C]
Ripetibilità: 2 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione uscita corrente: 0,2 K + 0,03 % della gamma selezionata
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Varianti ottiche
Obiettivi e messa a fuoco (esempi): 500 - 1400 °C: Obiettivo F50 PZ 20.08 messa a fuoco 0,3 m - ∞; 650 - 1700 °C, 750 - 2400 °C e 850 - 3000 °C: Obiettivo standard PZ 20.01 messa a fuoco 0,4 m - ∞; Obiettivo close-up PZ 20.03 messa a fuoco 0,2 m - 0,4 m; Grandangolo PZ 20.05 messa a fuoco 0,2 m - ∞; Teleobiettivo I PZ 20.06 messa a fuoco 1,2 m - ∞; Teleobiettivo II PA 20.06 messa a fuoco 0,6 m - ∞; aggiuntivo per 850 - 3000 °C: Macro PA 40.01 messa a fuoco 0,086 m - 0,115 m

Dati ottici / geometrici
Distanza di messa a fuoco: 0,4 m - ∞ (obiettivo standard PZ 20.01)
Rapporto distanza: 80 : 1
Forma del campo di misura: rotonda
Obiettivo: PZ 20.01
Principio di misura: due colori
Opzione di puntamento: puntamento attraverso l'obiettivo

Parametri elettrici
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza: ≤ 500 Ω
Ingresso analogico: 0 - 10 V
Uscita di commutazione: 2 x Open Collector 24 V DC, ≤ 30 mA
Ingresso di commutazione: 2 x fino a 24 V
Interfacce: USB e RS 485
Alimentazione: 24 V DC +10 % / -20 %
Consumo: ≤ 175 mA per 24 V DC
Connessione: filetto M12 con connettore a 8 poli

Telecamera / Puntamento / Display
Uscita video (per modello con telecamera): Composite PAL, 1 Vpp, 75 Ω
Opzioni di puntamento: puntamento attraverso l'obiettivo, puntatore laser, telecamera (varia secondo il modello)
Display: display LED rosso a 4 cifre, altezza cifre 8 mm
Indicatore di stato: 2 x LED
Elementi di comando: 3 pulsanti

Funzioni e caratteristiche
Segnale di sovratemperatura: se la temperatura interna supera 80 °C l'uscita analogica mostra un valore > 20,5 mA
Funzione di servizio: simulazione di un valore misurato o di un segnale di corrente
Funzione ATD: rilevamento automatico della temperatura per processi discontinui
Altre funzioni: linearizzazione, soglia di monitoraggio dell'impurità, simulazione corrente/temperatura, canali di misura selezionabili (due colori, monocromatico 1, monocromatico 2), unità °C/°F

Parametri generali
Temperatura ambiente: 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità ammissibile: 95 % UR max. (senza condensa)
Dimensioni: Ø 65 mm x 220 mm (max. 277 mm)
Custodia: acciaio inossidabile V2A (1.4305)
Classe di protezione: IP 65 secondo DIN 40050
Peso: ca. 0,9 kg

Parametri regolabili (selezione)
Campo di misura; variabile misurata e scala I/O analogici; filtro di livellamento; modalità memoria; tempo di mantenimento memoria; emissività; trasmissività; compensazione della radiazione ambiente riflessa; limiti e modalità dei contatti di allarme; parametri ATD (opzionali); linearizzazione; indicatore LED; simulazione corrente/temperatura; funzione TBC e bilanciamento del bianco per modelli con telecamera

Contenuto della fornitura
Pirometro CellaTemp PA; Cavo di collegamento VK 02/A (5 m); Cavo video VK 02/F (5 m) per modelli con telecamera integrata; Cavo USB VK 11/D (1,8 m); Software CellaView; Manuale ridotto

Software
CellaView

Specifiche tecniche

• Modello / Versione: CellaTemp PA 40-K016
• Campo di misura (segmenti principali): 500 - 3000 °C (segmenti selezionabili)
• Principio di misura: Due colori (rapporto) con opzione per canali monocromatici
• Gamma spettrale: 0,95 / 1,05 µm
• Rapporto distanza: 80:1; forma del campo di misura: rotonda; es. diametro del campo a 400 mm: 5,00 mm
• Tempi di risposta tipici: fino a ≤ 10 ms a seconda di gamma e temperatura
• Precisione: 1 % della lettura; ripetibilità 2 K
• Uscite / Interfacce: 2 uscite analogiche, 2 uscite di commutazione, USB, RS 485
• Alimentazione: 24 V DC (+10 % / -20 %), corrente ≤ 175 mA
• Custodia / Protezione: acciaio inossidabile V2A (1.4305), IP65
• Temperatura di esercizio: 0 - 65 °C; stoccaggio: -20 - +80 °C
• Dimensioni / Peso: Ø 65 mm x 220 mm (max. 277 mm) / ca. 0,9 kg
• Incluso: CellaTemp PA, cavi (connessione, video, USB), software CellaView, manuale
