Sistema di misurazione di temperatura CellaTemp PX 40-K001

a laserotticocon telecamera

Panoramica del prodotto
Sistema di misura con pirometro bicromatico per misurazioni di temperatura senza contatto nei processi industriali. Modello: CellaTemp PX 40-K001. Intervalli di misura disponibili in segmenti coprendo 500–3000 °C.

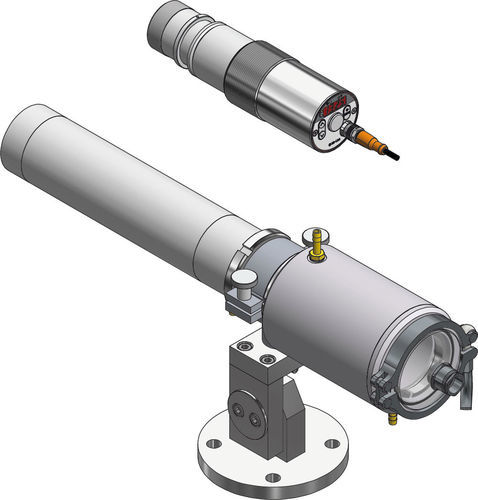

Composizione del prodotto

• Pirometro CellaTemp PX 40 AF 3
• Montaggio PA 83-010 (include raccordo di raffreddamento e spurgo d'aria)

Caratteristiche principali

• Pirometro a due colori con ottica focalizzabile in custodia in acciaio inossidabile
• Lente di precisione antiriflesso a banda larga
• 1 uscita analogica, 2 uscite di commutazione, interfaccia IO-Link
• Ausili di puntamento: luce pilota laser; telecamera integrata e uscita video opzionali (a seconda del modello)
• Montaggio con raffreddamento e spurgo d'aria; supporto di fissaggio regolabile per uso industriale

Parametri di misura (sintesi)
Intervallo di misura: 500–3000 °C in segmenti selezionabili (es. 500–1400, 650–1700, 750–2400, 850–3000 °C).
Sensore: doppio fotodiodo (bicromatico) con canali monocromatici disponibili.
Gamma spettrale: 0,95 / 1,05 µm.
Tempo di risposta t98: valori di esempio a seconda dell'intervallo e della temperatura (fino a ≤ 10 ms nei segmenti ad alta temperatura).
Incertezza di misura: 1 % della lettura.
Ripetibilità: 2 K. Coefficiente termico: 0,05 %/K.
Risoluzioni: uscita corrente 0,2 K + 0,03 % dell'intervallo selezionato; interfaccia 0,1 K; display 1 K.

Varianti ottiche
Obiettivi / lenti tipiche (esempi):

• F50 PZ 20.08: 500–1400 °C, messa a fuoco 0,3 m – ∞
• PZ 20.01 standard: 650–1700 / 750–2400 / 850–3000 °C, 0,4 m – ∞
• PZ 20.03 close-up: 0,2 m – 0,4 m
• PZ 20.05 grandangolo: 0,2 m – ∞
• PZ 20.06 teleobiettivo I: 1,2 m – ∞; PA 20.06 teleobiettivo II: 0,6 m – ∞
• PA 40.01 macro (850–3000 °C): 0,086 m – 0,115 m

Parametri elettrici

• Uscita analogica: 0(4)–20 mA, lineare, commutabile, scalabile; carico ≤ 500 Ω
• Uscite di commutazione: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaccia: IO-Link
• Alimentazione: 24 V DC (+10 % / -20 %); assorbimento ≤ 175 mA (24 V DC)

Telecamera / Puntamento / Display / Controlli

• Uscita video (modelli con telecamera): Composite PAL, 1 Vpp, 75 Ω
• Puntamento: tramite ottica, luce pilota laser; telecamera opzionale
• Display: LED rosso a 4 cifre (8 mm)
• Stato: 4 × LED; Controlli: 3 pulsanti

Parametri generali

• Connessione: M12 5 poli
• Temperatura ambiente: 0 – 65 °C; Stoccaggio: -20 – +80 °C
• Umidità ammissibile: ≤ 95 % r.H. (senza condensa)
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
• Cassa: acciaio inox V2A (1.4305); Classe di protezione: IP65
• Peso: ca. 0,9 kg

Parametri regolabili (selezione)

• Scalata uscita analogica e impostazione 0/4–20 mA
• Filtro di smorzamento, modalità memoria, tempo di mantenimento
• Emissività e trasmittanza
• Limiti e modalità dei contatti di allarme
• Parametri ATD (Automatic Temperature Detection)
• Simulazione di corrente e temperatura; unità °C / °F
• Canali di misura: bicromatico, monocromatico 1, monocromatico 2
• Soglia di monitoraggio contaminazione
• Modelli con telecamera: funzione TBC, bilanciamento del bianco, numero punto di misura

Funzioni & contenuto della fornitura (sintesi)

• Segnale di sovratemperatura (indicazione se temperatura interna > 75 °C)
• Funzione service: simulazione di valore misurato o segnale di corrente
• Funzione ATD per processi discontinui
• Contenuto della fornitura: Pirometro CellaTemp PX, cavo di collegamento VK 02/L AF 1 (5 m), cavo video VK 02/F (5 m) per modelli con telecamera, manuale breve

Campo di misura (esempi)
Versione: CellaTemp PX 40-K001.
Intervallo di esempio indicato: 650–1700 °C (dipende dal segmento selezionato).
Distanza di messa a fuoco esempio: 1,2 m – ∞ con teleobiettivo PZ 20.06.
Rapporto distanza:diametro (D:S): 120 : 1. Forma del campo: circolare. Obiettivo tipico: PZ 20.06.

Specifiche tecniche

• Modello / Versione: CellaTemp PX 40-K001
• Intervallo di misura (segmenti): 500–3000 °C (a seconda del segmento)
• Principio di misura: Bicromatico (con canali monocromatici)
• Gamma spettrale: 0,95 / 1,05 µm
• Rapporto distanza: 120 : 1
• Obiettivo tipico: teleobiettivo PZ 20.06 (1,2 m – ∞)
• Tempo di risposta: ≤ 10 ms (a seconda di intervallo/temperatura)
• Incertezza di misura: 1 % della lettura
• Uscita analogica: 0(4)–20 mA; Uscite di commutazione: 2 × open collector 24 V DC
• Interfaccia: IO-Link; Alimentazione: 24 V DC
• Classe di protezione: IP65; Cassa: acciaio inox V2A
• Dimensioni / Peso: Ø 65 mm × 220 mm (max. 277 mm) / ca. 0,9 kg
