Sistema di misurazione di temperatura CellaCast PA 83-K011

a laserotticocon telecamera

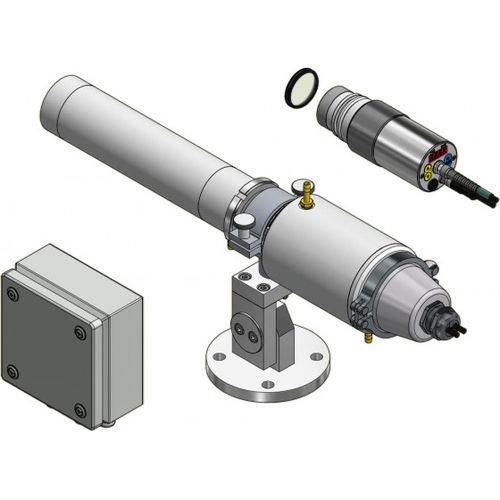

Componenti:

• Pirometro CellaCast PA 83 AF 13
• Supporto di montaggio PA 83-010
• Scatola di giunzione VK 30.02
• Finestra di protezione in quarzo 70146

Caratteristiche speciali:

• Pirometro CellaCast con spot di misura rettangolare in custodia in acciaio inossidabile per la misura di metalli liquidi e funzione ATD per il rilevamento automatico di processi discontinui
• Lente di precisione anti-riflesso a banda larga
• 2 uscite analogiche, 2 uscite di commutazione, USB e RS 485
• Aiuto di puntamento: puntamento attraverso l'obiettivo (telecamera video opzionale)
• Attacco di montaggio con raccordo di raffreddamento e soffiaggio per uso industriale, con dispositivo di fissaggio regolabile

Panoramica (dati base del prodotto):
Versione — CellaCast PA 83-K011
Campo di misura — 650 - 1700 °C (nota: dati tecnici fino a 2400 °C in segmenti)
Distanza di messa a fuoco — 0,4 m - ∞
Forma del campo di misura — rettangolare
Rapporto distanza — 45:1 / 230:1
Obiettivo — PZ 20.01
Principio di misura — a due colori
Opzione di puntamento — Telecamera video


Dati tecnici:
Campo di misura — 650 - 2400 °C in più segmenti
Sensore — Doppio fotodiodo
Gamma spettrale — 0,95 / 1,05 µm
Tempo di risposta t98 — Per 650 - 1700 °C: ≤ 10 ms (T > 750 °C); Per 750 - 2400 °C: ≤ 10 ms (T > 950 °C)
Incertezza di misura — 1,5 % della lettura di temperatura [°C]
Ripetibilità — 3 K
Coefficiente di temperatura — 0,05 %/K
Risoluzione uscita corrente — 0,2 K + 0,03 % dell'intervallo selezionato
Risoluzione interfaccia — 0,1 K
Risoluzione display — 1 K


Varianti ottiche (obiettivi):
Per entrambe le gamme di misura:
Obiettivo standard PZ 20.01: focalizzazione 0,4 m - ∞
Obiettivo close-up PZ 20.03: focalizzazione 0,2 m - 0,4 m
Grandangolo PZ 20.05: focalizzazione 0,2 m - ∞
Teleobiettivo I PZ 20.06: focalizzazione 1,2 m - ∞
Teleobiettivo II PA 20.06: focalizzazione 0,6 m - ∞
Obiettivo F50 PZ 20.08: focalizzazione 0,3 m - ∞
In aggiunta per il campo 750 - 2400 °C:
Obiettivo macro PA 40.01: focalizzazione 0,086 m - 0,115 m


Parametri elettrici:
Uscita analogica — 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza — ≤ 500 Ω
Ingresso analogico — 0 - 10 V
Uscita di commutazione — 2 x Open Collector 24 V DC, ≤ 30 mA
Ingresso di commutazione — 2 x fino a 24 V
Interfacce — USB; RS 485
Alimentazione — 24 V DC +10 % / -20 %
Consumo di corrente — ≤ 175 mA per 24 V DC


Telecamera:
Uscita video — Composite PAL, 1 Vpp, 75 Ω


Caratteristiche:
Puntamento attraverso l'obiettivo; Puntatore laser; Telecamera (opzionale); Display — LED rosso a 4 cifre, altezza cifre 8 mm; Indicatore di stato — 2 x LED; Elementi di controllo — 3 pulsanti


Parametri generali:
Connessione — Filetto M12 con connettore a 8 poli
Temperatura ambiente — 0 - 65 °C
Temperatura di stoccaggio — -20 - +80 °C
Umidità ammissibile — 95 % UR max. (senza condensa)
Dimensioni — Ø 65 mm x 220 mm (max. 277 mm)
Involucro — Acciaio inossidabile V2A (1.4305)
Classe di protezione — IP 65 secondo DIN 40050
Peso — ca. 0,9 kg


Parametri regolabili (selezione):

• Campo di misura
• Variabile misurata e scala dei segnali di ingresso/uscita analogici
• Filtro di smussamento
• Modalità memoria e tempo di hold
• Emissività; Trasmittanza; Compensazione della radiazione ambientale riflessa
• Limiti e modalità di funzionamento dei contatti di allarme
• Parametri della funzione ATD; Funzione di linearizzazione
• Indicatore LED di stato; Simulazione di corrente e temperatura
• Unità di temperatura °C/°F; Selezione canale di misura (due colori, monocromatico 1, monocromatico 2)
• Soglia di controllo contaminazione; Per i modelli con telecamera: funzione TBC, bilanciamento del bianco

Funzioni:
Segnale di sovratemperatura (se la temperatura interna supera 80 °C l'uscita analogica mostra > 20,5 mA); Funzione servizio (simulazione di un valore misurato o di un segnale di corrente); ATD (Automatic Temperature Detection) per processi discontinui


Contenuto della fornitura:
Pirometro CellaTemp PA; Cavo di collegamento VK 02/A (5 m); Cavo video VK 02/F (5 m) per modelli con telecamera integrata; Cavo USB VK 11/D (1,8 m); Software CellaView; Manuale (breve)


Software:
CellaView


Esempi di campo di misura (estratto):
A 300 mm distanza di misura — larghezza campo 10,00 mm, altezza 2,00 mm
Esempi (distanza — larghezza x altezza): 0,00 mm — 12,00 mm x 12,00 mm; 300,00 mm — 10,00 mm x 2,00 mm


Specifiche tecniche (sintesi):

• Modello: PA 83-K011
• Tipo: Sistema di misura CellaCast con pirometro a due colori
• Campi di misura: 650 - 1700 °C (tip.), fino a 2400 °C per segmenti
• Spot ottico: rettangolare; rapporto distanza 45:1 o 230:1
• Obiettivi: più obiettivi e obiettivi macro/tele opzionali disponibili
• Uscite e interfacce: 2 uscite analogiche, 2 uscite di commutazione, USB, RS 485
• Opzioni di puntamento: puntamento attraverso l'obiettivo, telecamera video, puntatore laser
• Involucro e protezione: Acciaio inossidabile V2A, IP65
• Alimentazione: 24 V DC (+10% / -20%), ≤ 175 mA
• Peso: ca. 0,9 kg
