Sistema di misurazione di pressione CellaTemp PA 40-K029

di temperaturadi portataa laser

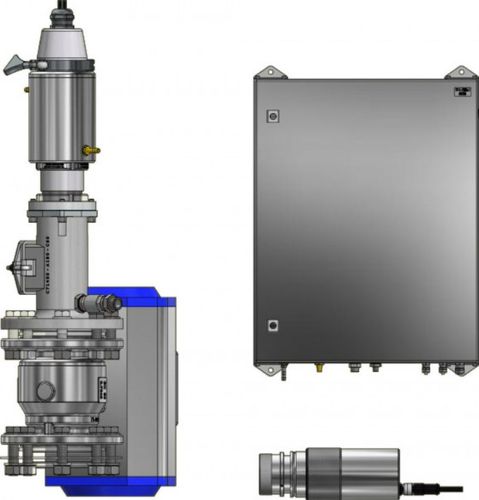

Sistema di misura composto da:

• Pirometro CellaTemp PA 40 AF 1
• Staffa di montaggio SK 824

Caratteristiche principali:

• Pirometro bicromatico con ottica regolabile in custodia in acciaio inossidabile
• Lente di precisione antiriflesso a banda larga
• 2 uscite analogiche, 2 uscite di commutazione, interfacce USB e RS 485
• Puntamento: puntamento attraverso l'obiettivo
• Supporto di montaggio con attacco di raffreddamento e soffiaggio d'aria per uso industriale
• Valvola a sfera pneumatica e meccanica
• Quadro elettrico con comando per la valvola pneumatica
• Monitor di flusso, regolatore di pressione e collegamenti per aria e alimentazione di rete

Contenuto della fornitura:

• Pirometro CellaTemp PA
• Cavo di collegamento VK 02/A (5 m)
• Cavo video VK 02/F (5 m) per versione con telecamera integrata
• Cavo USB VK 11/D (1,8 m)
• Software CellaView
• Manuale (breve)

Dati di misura / ottici (sintesi):
Intervallo di misura: 500 - 3000 °C (in più segmenti)
Intervallo spettrale: 0,95 / 1,05 µm
Principio di misura: bicromatico
Sensore: doppio fotodiodo
Rapporto distanza-spot: 80 : 1
Forma del campo di misura: rotonda
Obiettivo (standard): PZ 20.01 (messa a fuoco 0,4 m - ∞)
Obiettivi disponibili (sintesi): lente macro PZ 20.03 (0,2 m - 0,4 m), grandangolo PZ 20.05 (0,2 m - ∞), tele PZ 20.06 (1,2 m - ∞) e PA 20.06 (0,6 m - ∞); per le massime gamme lente macro PA 40.01 (0,086 m - 0,115 m), lente F50 PZ 20.08 (per 500 - 1400 °C) ecc.
Distanza di messa a fuoco: 0,4 m - ∞ (obiettivo standard)

Tempi di risposta e precisione:
Tempo di risposta t98 per intervallo di misura:
- 500 - 1400 °C: ≤ 10 ms (T > 650 °C)
- 650 - 1700 °C: ≤ 20 ms (T > 650 °C) e ≤ 10 ms (T > 750 °C)
- 750 - 2400 °C: ≤ 10 ms (T > 950 °C)
- 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incertezza di misura: 1 % della lettura della temperatura [°C]
Ripetibilità: 2 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione uscita corrente: 0,2 K + 0,03 % dell'intervallo selezionato
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Dati elettrici / interfacce:
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza: ≤ 500 Ω
Ingresso analogico: 0 - 10 V
Uscita di commutazione: 2 x Open Collector 24 V DC, ≤ 30 mA
Ingresso di commutazione: 2 x fino a 24 V
Interfacce: USB e RS 485
Alimentazione: 24 V DC +10 % / -20 %
Assorbimento: ≤ 175 mA per 24 V DC

Telecamera / puntamento / display:
Opzioni di puntamento: puntamento attraverso l'obiettivo, puntino laser, telecamera (varianti modello)
Uscita video (modello telecamera): Composite PAL, 1 Vpp, 75 Ω
Display: display LED rosso a 4 cifre, altezza cifra 8 mm
Indicazione stato: 2 x LED
Elementi di controllo: 3 tasti

Parametri generali:
Connessione: filettatura M12 connettore 8 poli
Temperatura ambiente (esercizio): 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità consentita: 95 % r.H. max. (senza condensa)
Dimensioni: Ø 65 mm x 220 mm (max. 277 mm)
Custodia: acciaio inox V2A (1.4305)
Classe di protezione: IP 65 (secondo DIN 40050)
Peso: cca. 0,9 kg

Funzioni / parametri regolabili (panoramica):
Segnale di sovratemperatura (se T interna > 80 °C l'uscita analogica mostra > 20,5 mA); simulazione del valore misurato o del segnale di corrente; funzione ATD (Automatic Temperature Detection); filtro di smorzamento; impostazioni emissività/trasmittanza; compensazione della radiazione riflessa ambientale; limiti e modalità dei contatti di allarme; linearizzazione; canali di misura (bicromatico, monocromatico 1 e 2); soglia di monitoraggio dell'inquinamento; TBC e bilanciamento del bianco per modelli con telecamera.

Versione / Informazioni articolo:
Versione: CellaTemp PA 40-K029
Intervallo di misura di esempio (configurazione tipica): 650 - 1700 °C
Codice articolo: 1112417

Specifiche tecniche:

• Prodotto: Sistema di misura PA 40-K029 (CellaTemp PA 40 AF 1 + Staffa SK 824)
• Principio di misura: Bicromatico (doppia lunghezza d'onda)
• Intervallo di misura: 500 - 3000 °C (segmentato)
• Intervallo spettrale: 0,95 / 1,05 µm
• Rapporto distanza-spot: 80 : 1
• Obiettivo standard: PZ 20.01 (messa a fuoco 0,4 m - ∞)
• Uscite analogiche: 0(4) - 20 mA (2 canali)
• Uscite di commutazione: 2 x Open Collector 24 V DC
• Interfacce: USB, RS 485
• Alimentazione: 24 V DC (+10 % / -20 %)
• Custodia: acciaio inox V2A (1.4305), protezione IP65
• Dimensioni: Ø 65 mm x 220 mm (max. 277 mm); Peso ≈ 0,9 kg
• Software incluso: CellaView
