Unità di frenatura a frizione INTORQ BFK551
a discoa mollacon serraggio a molla

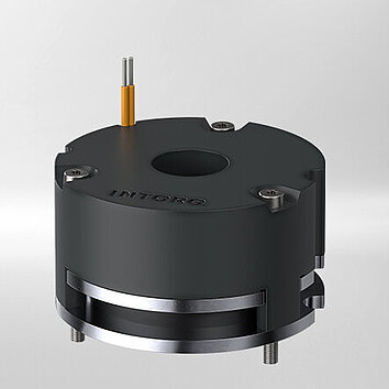

Unità di frenatura a frizione - INTORQ BFK551 - Kendrion - a disco / a molla / con serraggio a molla
Unità di frenatura a frizione - INTORQ BFK551 - Kendrion - a disco / a molla / con serraggio a molla
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Kendrion

Caratteristiche

Tipo
a frizione, a disco
Azionamento
a molla, con serraggio a molla, con rilascio manuale
Altre caratteristiche
compatta, per veicolo, per trasportatore, di emergenza, per motore, per servomotore, tensione AC
Coppia

Min.: 0,24 Nm
(0,177015 ft.lb)

Max.: 4 Nm
(2,950249 ft.lb)

Potenza

Min.: 5,2 W
(0,01 hp)

Max.: 12,4 W
(0,02 hp)

Descrizione

Panoramica del prodotto
L'INTORQ BFK551 è un freno a molla compatto progettato per applicazioni con piccoli motori e unità di azionamento. L'ingombro ridotto e il particolare design dell'alloggiamento aumentano il raggio di attrito, fornendo prestazioni di frenata superiori rispetto a modelli equivalenti e permettendo un'integrazione semplice in nuove o esistenti soluzioni di trasmissione. Le scanalature per il passaggio dei cavi e l'uscita dedicata del cavo mantengono il cerchio circoscritto minimo (MCC) indipendentemente dalla direzione di montaggio. La prefabbricazione ottimizzata dei sottoassiemi e l'assemblaggio finale semplificato assicurano qualità ripetibile e disponibilità globale.

Caratteristiche principali
  • Freno dinamico o di tenuta con funzione di arresto di emergenza
  • Design compatto con rotore e flangia
  • Completamente assemblato con viti di montaggio Torx® integrate
  • Cinque dimensioni del freno (01–05)
  • Coppie di frenata da 0,24 a 4 Nm
  • Sistema di isolamento certificato UL
  • Installazione semplice sull'albero del motore
  • Gioco d'aria impostato in fabbrica e protetto da regolazioni accidentali

Versioni opzionali
  • Diverse diametri del mozzo per ogni dimensione
  • Rilascio manuale per le taglie 03/04/05

Dettagli tecnici (tabella)
Dimensione | 01 | 02 | 03 | 04 | 05
Altezza | 31.1 mm | 31.2 mm | 31.8 mm | 31.8 mm | 34.8 mm
Potenza | 5.2 W | 6.2 W | 9.3 W | 10.9 W | 12.4 W
Coppia di frenata | 0.24 Nm | 0.5 Nm | 0.5 / 1 Nm | 1 / 2 Nm | 2 / 4 Nm
Tensione di alimentazione | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC

Applicazioni
  • Applicazioni per piccoli motori
  • Robotica
  • Veicoli a guida automatica (AGV)
  • Tecnologia di convogliamento e intralogistica
  • Riduttori e soluzioni di azionamento correlate

Dati tecnici
  • Nome modello: INTORQ BFK551
  • Tipo di freno: a molla (dinamico o di tenuta) con funzione di arresto di emergenza
  • Taglie disponibili: 01, 02, 03, 04, 05
  • Altezza per taglia: 31.1 mm (01), 31.2 mm (02), 31.8 mm (03), 31.8 mm (04), 34.8 mm (05)
  • Consumo energetico per taglia: 5.2 W (01), 6.2 W (02), 9.3 W (03), 10.9 W (04), 12.4 W (05)
  • Intervallo coppia di frenata: da 0,24 Nm a 4 Nm (a seconda di taglia/configurazione)
  • Tensione di alimentazione: 24 VDC
  • Montaggio: design compatto con rotore e flangia; installazione semplice sull'albero del motore
  • Assemblaggio: completamente assemblato con viti di montaggio Torx® integrate; gioco d'aria impostato in fabbrica e protetto contro regolazioni accidentali
  • Opzioni: diversi diametri del mozzo per ogni taglia; rilascio manuale per taglie 03/04/05
  • Normative/isolation: sistema di isolamento certificato UL
