Scheda di valutazione per encoder PEPPER

controllore laser

Panoramica
Il convertitore di potenza PEPPER è un amplificatore digitale a 4 canali progettato per il controllo preciso, la caratterizzazione e il collaudo di componenti di potenza come alimentatori, trasformatori, induttanze, attuatori e motori. Fornisce uscite regolati in tensione e corrente e supporta un'ampia gamma di impedenze di carico, da capacitive a induttive. Realizzato con FET GaN e formato FMC, PEPPER si integra con schede di valutazione FPGA e flussi di lavoro di sviluppo basati su modelli.

Vantaggi principali

• Alta densità di potenza che consente design compatti
• Elevata efficienza, precisione e banda
• Basso rumore e bassa ripple
• Controllo PWM (Modulazione ad ampiezza d'impulso) o PDM (Densità di impulsi)
• Buone caratteristiche EMC/EMI che facilitano la conformità
• Protezioni: sovraccarico e cortocircuito
• Modalità configurabili: sorgente o carico; controllo di corrente, tensione, potenza, impedenza
• Ampia gamma di impedenze supportate: induttiva, resistiva (positiva/negativa), capacitiva
• Adatto all'uso con schede di sviluppo FPGA e design basato su modelli (HIL, Simulink)

Specifiche tecniche di PEPPER
Tecnologia: FET GaN (possibile uso di FET Si o SiC)
Numero di canali: 4
Tensione di alimentazione: 0 V a 50 V
Tensione di uscita: 0 V a 48 V
Corrente di uscita: -5 A a +5 A
Ripple di uscita: < 50 mVpp a 50 V
Rumore di corrente: < 500 µArms a 5 A
Efficienza: fino al 98%
Potenza di uscita: 4 × 48 V × 5 A = 960 W
Ingressi: 2 × ingresso Hall/Encoder
Forma: scheda FMC compatibile con la maggior parte delle schede di valutazione; Compatibile con MINT

Descrizione

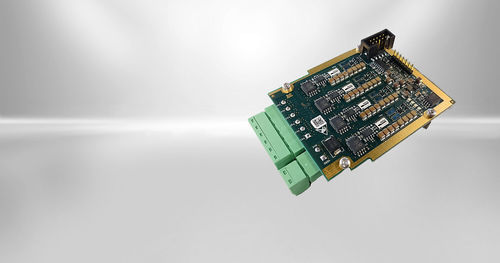

PEPPER è fornito come scheda di sviluppo a 4 canali basata su FET a nitruro di gallio. Le uscite sono filtrate per ridurre le interferenze tipiche degli azionamenti convenzionali, semplificando la conformità EMC e minimizzando le interferenze di sistema. Implementato come scheda mezzanino FMC, PEPPER si integra con le piattaforme FPGA o microcontrollore più diffuse e può funzionare come amplificatore flessibile se abbinato a una scheda FPGA adeguata. Gli algoritmi di controllo possono essere sviluppati in MATLAB/Simulink per progettazione basata su modelli e test Hardware‑in‑the‑Loop (HIL).

Applicazioni tipiche / caratterizzazione dei componenti

• Attuatori voice coil e Lorentz
• Solenoidi
• Reluttanze variabili
• Motori (DC, brushless, induzione AC, sensorless, senza ferro, 2 o 3 fasi)
• Attuatori piezo
• Modulazione laser e LED
• Resistenze di riscaldamento
• Alimentazione programmabile di precisione (limitata in tensione/corrente)
• Carichi attivi
• Carica, scarica e caratterizzazione di celle batteria (curve di carico, durata, test di endurance automatici)

Caratteristiche tecniche / specifiche

• Tecnologia: FET GaN (possibile uso di FET Si o SiC)
• Canali: 4
• Tensione di alimentazione: 0 V a 50 V
• Tensione di uscita: 0 V a 48 V
• Corrente di uscita: -5 A a +5 A
• Ripple di uscita: < 50 mVpp a 50 V
• Rumore di corrente: < 500 µArms a 5 A
• Efficienza: fino al 98%
• Potenza di uscita: 960 W (4 × 48 V × 5 A)
• Ingressi: 2 × ingresso Hall/Encoder
• Forma: scheda FMC compatibile con la maggior parte delle schede di valutazione; Compatibile con MINT
