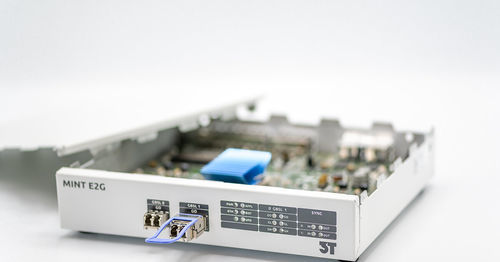

Scheda di valutazione MINT

Panoramica del prodotto
MINT è un sistema di test ad alta velocità e una piattaforma di sviluppo FPGA progettata per test rapidi e ripetibili e per il prototipaggio nella produzione elettronica. Il kit 3T integra un Intel Arria V SoC (FPGA combinato con un HPS ARM Cortex-A9 dual-core), consentendo elaborazione accelerata in hardware e flessibilità software sull'HPS. Tutte le interfacce sono accessibili dalla logica FPGA o dall'HPS e la piattaforma può essere adattata ai requisiti specifici del cliente.

Caratteristiche principali

• Scheda di sviluppo FPGA SoC (Intel Arria V + HPS ARM Cortex-A9 dual-core)
• Interfacce ad alta velocità ottiche ed elettriche (SFP, QSFP)
• USB3.0 device e USB2.0 OTG host/device a bordo
• Gigabit Ethernet e bus seriali (UART, SPI, I2C, RS-485)
• Slot di espansione FMC conforme allo standard industriale
• Linux sull'HPS con librerie PC per C/C++, Python e LabVIEW
• Supporta workflow model-based (MATLAB / Simulink)
• Adatto per camere bianche (Classe 4) e personalizzabile per integrazione o industrializzazione

Interfacce fisiche
Porte USB3.0 device | Porta USB2.0 OTG host/device | UART
Gigabit Ethernet | SPI | Prese SFP e QSFP
Slot di espansione FPGA Mezzanine Card (FMC) | I/O generici | I2C
RS-485

Applicazioni
La piattaforma MINT è pensata per test funzionali ad alta velocità, acquisizione dati, sviluppo proof-of-concept e prototipi hardware su misura. Serve integratori di sistemi di test, produttori elettronici e team R&D che richiedono timing preciso e interfacce miste ottiche/elettriche.

Specifiche tecniche

• Piattaforma SoC: Intel Arria V SoC (FPGA + HPS ARM Cortex-A9 dual-core)
• Sistema operativo: Linux sull'HPS
• Interfacce ad alta velocità: ottiche ed elettriche (SFP, QSFP)
• USB: USB3.0 (device), USB2.0 OTG (host/device)
• Rete: Gigabit Ethernet
• Seriale / Bus: UART, SPI, I2C, RS-485
• Espansione: Slot FPGA Mezzanine Card (FMC) standard industriale
• I/O generici disponibili per segnali personalizzati
• Compatibilità camera bianca: adatto per ambienti Classe 4
• Supporto sviluppo: workflow model-based con MATLAB/Simulink
• Integrazione software: librerie PC per C/C++, Python e LabVIEW
• Personalizzazione: piattaforma progettata per essere adattata ad applicazioni specifiche del cliente e alla messa in produzione
