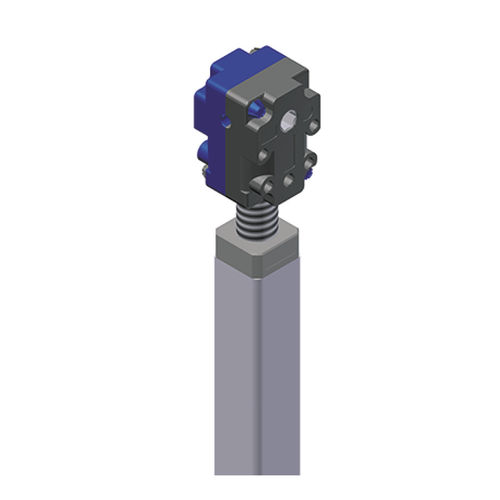

Riduttore a coppia conica 3039 series
ad assi ortogonali1 - 5 Nmper regolazione di livello

riduttore a coppia conica
riduttore a coppia conica
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a coppia conica
Orientazione degli assi
ad assi ortogonali
Coppia
1 - 5 Nm
Applicazioni
per regolazione di livello

Descrizione

Ingranaggio conico con unità mandrino 3039 Unità di sollevamento universale con testa a coppia conica per azionamento lineare soluzioni. Le possibili applicazioni sono tavoli regolabili in altezza, vari funzioni di regolazione per gli articoli di arredamento così come tutti i tipi di lineare regolazione in campo residenziale, mobile home o industriale. Un semplice fissaggio a vite e un bullone esagonale consentono un sistema semplice struttura e un montaggio semplice. Caratteristiche speciali Esente da manutenzione Maintenance Rapporto 1:1 Coppia massima di azionamento sulla testa del riduttore in funzione del passo del mandrino: max. 4 Nm Alloggiamento in plastica rinforzata con fibra di vetro Ruote coniche in acciaio temprato con dentatura robusta e rinforzata Adatto sia per l'uso manuale che per azionamenti elettromotori Note tecniche Le unità di sollevamento devono essere protette contro le forze laterali da un sistema di guida separato. Attenzione: I sistemi di mandrini con passo del mandrino > 3 mm possono non essere autobloccanti. Controllare l'effetto autobloccante nell'applicazione. L'unità di sollevamento è caricabile solo a pressione. Un dimensionamento errato del sistema di guida può danneggiare l'unità di sollevamento: Si prega di osservare le istruzioni di progettazione e di sicurezza per gli azionamenti dei mandrini. Li troverete su: https://www.ketterer.de/en/downloads/instructions Istruzioni per l'installazione: Utilizzare almeno 2 viti M4 per il fissaggio con fori superiori ø 4.1 (4x). In questo caso, l'unità di sollevamento dovrebbe essere preferibilmente sostenuta in alto sul lato superiore. Il collegamento mediante fori di smuffolatura aggiuntivi ø 4,6 mm per M5 richiede il supporto del lato superiore.

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.
