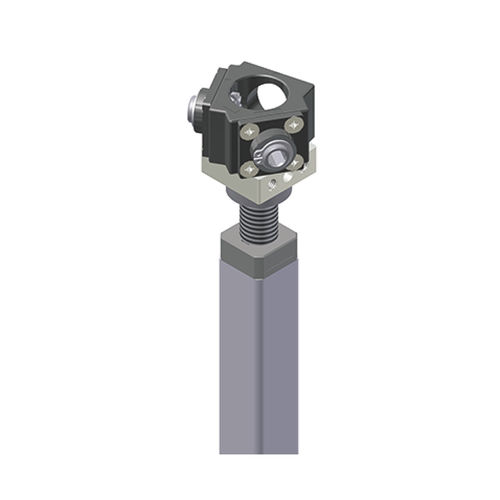

Riduttore a coppia conica 3014
perpendicolare1 - 5 Nmper la regolazione in altezza di postazioni di lavoro

riduttore a coppia conica
riduttore a coppia conica
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a coppia conica
Orientazione degli assi
perpendicolare
Coppia
1 - 5 Nm
Applicazioni
per la regolazione in altezza di postazioni di lavoro

Descrizione

Ingranaggio conico con unità mandrino 3014 Unità di sollevamento universale con testa a coppia conica per azionamento lineare soluzioni. Le possibili applicazioni sono tavoli regolabili in altezza, vari funzioni di regolazione per gli articoli di arredamento così come tutti i tipi di lineare adeguamento nei settori residenziale e degli uffici. I semplici fissaggi a vite consentono una struttura di sistema semplice e un montaggio semplice. Caratteristiche speciali Esente da manutenzione Maintenance Angolo di deviazione: 120° o 135°, i = 1:1 Rapporto in direzione del mandrino 1,3:1 Coppia di azionamento sulla testa del riduttore per l'applicazione con più unità mandrino: max. 3 Nm Ruote coniche in acciaio temprato con dentatura robusta e rinforzata Progettato per il funzionamento manuale Su richiesta possono essere forniti altri tipi di mandrini Note tecniche Le unità di sollevamento devono essere protette contro le forze laterali da un sistema di guida separato. Attenzione: I sistemi di mandrini con passo del mandrino > 3 mm possono non essere autobloccanti. Controllare l'effetto autobloccante nell'applicazione. L'unità di sollevamento è caricabile solo a pressione. Se nell'applicazione vengono utilizzate più unità di sollevamento contemporaneamente, osservare la coppia massima di azionamento sulla testa del riduttore di 3 Nm! Un dimensionamento errato del sistema di guida può danneggiare l'unità di sollevamento: Si prega di osservare le istruzioni di progettazione e di sicurezza per gli azionamenti dei mandrini. Li troverete su: https://www.ketterer.de/en/downloads/instructions

---
