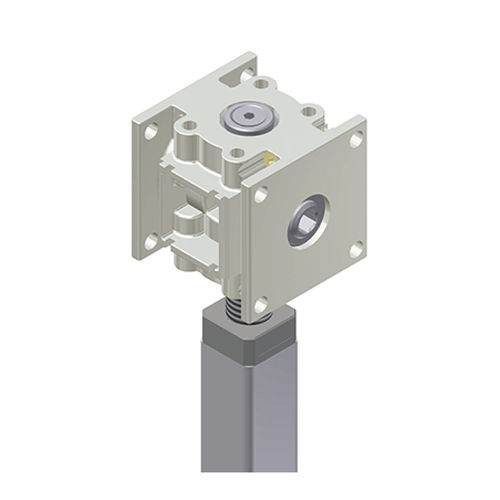

Riduttore a coppia conica 3042, 3043
ad assi ortogonali5 - 10 Nmper la regolazione in altezza di una postazione di lavoro da seduto a in piedi

riduttore a coppia conica
riduttore a coppia conica
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a coppia conica
Orientazione degli assi
ad assi ortogonali
Coppia
5 - 10 Nm
Applicazioni
per la regolazione in altezza di una postazione di lavoro da seduto a in piedi

Descrizione

Ingranaggio conico con unità mandrino 3042 | 3043 Unità di sollevamento universale con testa a coppia conica per azionamento lineare soluzioni. Le possibili applicazioni sono tavoli regolabili in altezza, vari funzioni di regolazione per gli articoli di arredamento così come tutti i tipi di lineare regolazione in campo residenziale, mobile home o industriale. Un semplice fissaggio a vite e un bullone esagonale consentono un sistema semplice struttura e un montaggio semplice. Caratteristiche speciali Esente da manutenzione Maintenance Alloggiamento in zinco pressofuso Ruote coniche in acciaio temprato con dentatura robusta e rinforzata Rapporto 1:1 Coppia di azionamento sulla testa del riduttore per l'applicazione con più unità mandrino: max. 10 Nm Perfetto per azionamenti elettromotori Maggiore flessibilità grazie al numero variabile di coppie coniche per la deviazione del movimento Disponibile in varie lunghezze di mandrino e passi Chiave di variante 3042: varianti con mandrini rotanti destri 3043: varianti con mandrini rotanti sinistri Note tecniche Le unità di sollevamento devono essere protette contro le forze laterali da un sistema di guida separato. Attenzione: I sistemi di mandrini con passo del mandrino > 3 mm possono non essere autobloccanti. Controllare l'effetto autobloccante nell'applicazione. L'unità di sollevamento è caricabile solo a pressione. Se nell'applicazione vengono utilizzate più unità di sollevamento contemporaneamente, osservare la coppia massima di azionamento sulla testa del riduttore di 10 Nm! Un dimensionamento errato del sistema di guida può danneggiare l'unità di sollevamento: Si prega di osservare le istruzioni di progettazione e di sicurezza per gli azionamenti dei mandrini. Li troverete su: https://www.ketterer.de/en/downloads/instructions

---
