Riduttore a coppia conica 3034 series

ad assi ortogonali1 - 5 Nmad alta rigidità

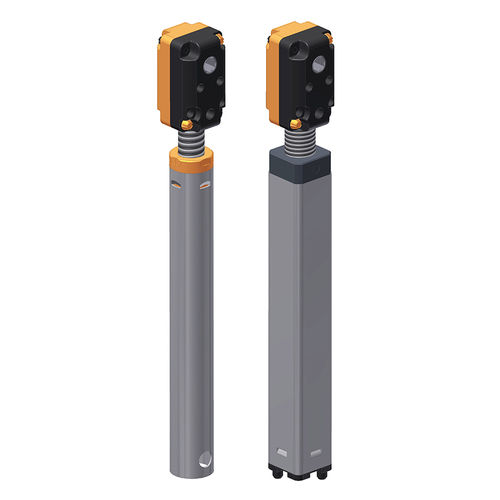

Ingranaggio conico con unità mandrino 3034 Unità di sollevamento universale con testa a coppia conica per azionamento lineare soluzioni. Le possibili applicazioni sono tavoli regolabili in altezza, varie funzioni di regolazione per articoli di arredamento e tutti i tipi di lineare regolazione in campi residenziali, case mobili o industriali. Un semplice fissaggio a vite e un bullone esagonale consentono un sistema semplice struttura e un montaggio semplice. Caratteristiche speciali Esente da manutenzione Maintenance Dimensioni molto sottili 25,8 mm x 25,8 mm Coppia di azionamento sulla testa del riduttore per l'applicazione con più unità mandrino: max. 3.5 Nm Alloggiamento in plastica rinforzata con fibra di vetro Ruote coniche in acciaio temprato con dentatura robusta e rinforzata Tubo di supporto tondo Ø 20 mm o quadrato 22 mm Adatto sia per l'uso manuale che per l'azionamento elettromotore Chiave di variante 3034.00-V01: mandrino SG12x16P4 RH con tubo di supporto rotondo 3034.00-V02: mandrino SG12x16P4 RH con tubo di supporto quadrato 3034.00-V03: mandrino Tr14x3 RH con tubo di supporto quadrato 3034.00-V04: mandrino SG14x16P4 RH con tubo di supporto quadrato Note tecniche Le unità di sollevamento devono essere protette contro le forze laterali da un sistema di guida separato. Attenzione: I sistemi di mandrini con passo del mandrino > 3 mm possono non essere autobloccanti. Controllare l'effetto autobloccante nell'applicazione. L'unità di sollevamento è caricabile solo a pressione. Un dimensionamento errato del sistema di guida può danneggiare l'unità di sollevamento: Si prega di osservare le istruzioni di progettazione e di sicurezza per gli azionamenti dei mandrini. Li troverete all'indirizzo: https:// www.ketterer.de/en/downloads/instructions
