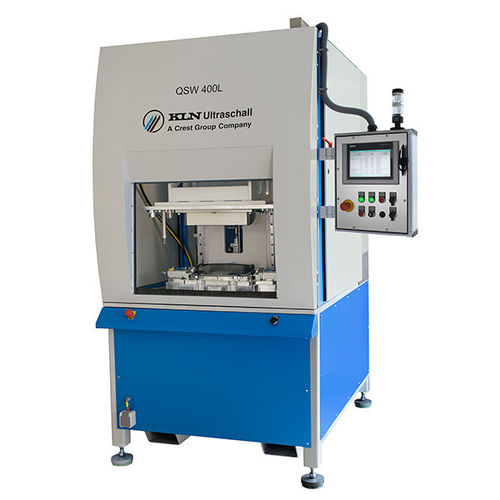

Macchina saldatrice laser QSW 400 L
automaticaindipendente

Macchina saldatrice laser - QSW 400 L - KLN Ultraschall AG - automatica / indipendente
Macchina saldatrice laser - QSW 400 L - KLN Ultraschall AG - automatica / indipendente
Macchina saldatrice laser - QSW 400 L - KLN Ultraschall AG - automatica / indipendente - immagine - 2
Macchina saldatrice laser - QSW 400 L - KLN Ultraschall AG - automatica / indipendente - immagine - 3
Macchina saldatrice laser - QSW 400 L - KLN Ultraschall AG - automatica / indipendente - immagine - 4
Macchina saldatrice laser - QSW 400 L - KLN Ultraschall AG - automatica / indipendente - immagine - 5
Macchina saldatrice laser - QSW 400 L - KLN Ultraschall AG - automatica / indipendente - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnica
laser
Modo di funzionamento
automatica
Configurazione
indipendente
Potenza

300 W

Frequenza di uscita

50 Hz

Descrizione

La KLN QSW 400 L è una saldatrice laser quasi simultanea che utilizza il principio della saldatura a raggi incrociati. La saldatura quasi-simultanea combina la saldatura dei contorni e la saldatura simultanea. Uno scanner composto da uno specchio e da un'unità di collimazione (modulo ottico per creare un percorso parallelo del fascio) conduce il fascio laser focalizzato ad alta velocità più volte sul contorno della saldatura. Grazie a questa elevata velocità, tutte le aree del contorno di saldatura vengono riscaldate e fuse quasi simultaneamente. Qui la parte irradiata entra in contatto con la fusione dell'altra parte. Quindi, per conduzione termica, anche la parte irradiata viene fusa nell'area di saldatura. Con la pressione di saldatura simultanea su entrambi i partner, le parti vengono premute insieme e collegate (saldate). La KLN QSW 400 L è una saldatrice laser modulare. Il vantaggio della struttura modulare è che la saldatrice laser centrale può rimanere invariata nelle varie operazioni di saldatura e solo l'alloggiamento e la struttura del telaio devono essere adattati all'effettiva attività di saldatura. In questo modo, è sempre possibile utilizzare un'unità di saldatura laser ben collaudata. Inoltre, è possibile integrare facilmente adattamenti ad altri compiti di saldatura, ad esempio con tavola rotante, portautensili, convogliatore o tavola scorrevole. Il laser Laser a diodi raffreddato ad acqua con potenza ottica di uscita di 300 W Lunghezza d'onda 980 nm ±10 nm Fascio pilota a 650 nm ±15 nm (<1 mW) Fibra ottica adatta alla lunghezza d'onda 780-1030 nm Distanza focale di collimazione 58 mm Distanza focale obiettivo f-theta 635 mm Distanza operativa 728 mm Campo operativo (campo di scansione) 415 mm x 415 mm

---
