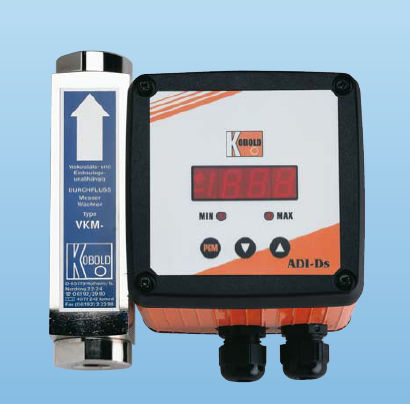

Misuratore di portata ad area variabile VKM

volumetricoper liquidiin linea

I misuratori di portata e flussostati KOBOLD modello VKM sono provvisti di un galleggiante caricato a molla, che scorre all'interno di un tubo cilindrico fornito di orifizio integrale, ritenuto unico nel suo genere. Questo dispositivo ed altre caratteristiche costruttive hanno reso possibile per la prima volta realizzare un misuratore di portata in grado di compensare completamente la viscosità e in larga parte il peso specifico anche con portate molto basse. Il galleggiante di questi dispositivi brevettati contengono magneti permanenti che azionano dei contatti puliti "reed" bistabili montati all'esterno del flusso assicurando così una separazione ermetica tra i fluido misurato e il dispositivo elettrico. Il contatto è alloggiato in una custodia in plastica regolabile in altezza per proteggere il contatto stesso da danni meccanici o atmosfere aggressive. Il flusso che passa nello strumento fa alzare il galleggiante Appena il campo magnetico raggiunge l'estremità del contatto "reed", questo viene azionato in chiusura. All'aumentare della portata il galleggiante si alza ulteriormente fino al raggiungimento del suo fermo. Ciò impedisce che il galleggiante oltrepassi il campo di sensibilità del tubo ad azione magnetica, vale a dire che il contatto rimane chiuso assicurando così una commutazione bistabile.
