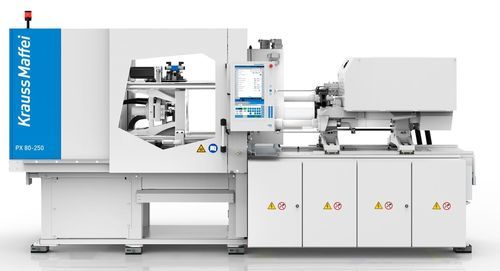

Pressa ad iniezione orizzontale PX series

completamente elettricaper cicli di produzione rapidia ciclo rapido

Panoramica
La serie PX è una piattaforma per presse per stampaggio a iniezione completamente elettrica progettata per celle produttive compatte, a basso consumo energetico e ad alta produttività. Il sistema modulare consente di configurare le macchine PX con assi di chiusura e iniezione/plastificazione servo-elettrici, funzioni servo-idrauliche opzionali, controllo avanzato del processo e integrazione dell'automazione.

Caratteristiche principali

• Unità di chiusura totalmente elettrica a doppio bilanciere 5 punti servo-elettrica, dimensionata per stampi pesanti e di grandi dimensioni
• Guide lineari di precisione per un guidaggio accurato della piastra mobile e ottimo parallelismo
• Regolazione automatica dell'altezza dello stampo e controllo automatico della forza di chiusura per setup rapidi e produzione stabile
• Espulsore elettrico di precisione con movimento parallelo indipendente e ridotti tempi di ciclo
• Assi di iniezione e plastificazione servo-elettrici con movimento di iniezione servo-idraulico opzionale; multiple classi di prestazione
• Contatto ugello tramite doppio cilindro con sistema ugello servo-idraulico rapido per applicazione uniforme della forza e connessione senza perdite
• Azionamenti servo con recupero di energia per minimizzare il consumo a vuoto
• Servo Power-Pack opzionale e salvaspazio per funzioni idrauliche (core e funzioni a cascata)
• smartControl MC7: display multi-touch 21,5", ProcessDesigner e interfaccia smartCube integrata
• APCplus con cascadeX e materialX per produzione adattiva e a difetti zero
• Eccellente accessibilità: sportelli ampi, pannelli rimovibili e accesso facilitato all'area ugello
• Logistica dei pezzi flessibile: canalette di scarico multidirezionali, nastro trasportatore o scarico automatizzato
• Ingombro compatto tramite un concetto di involucro intelligente che consente fino a ~20% di riduzione dello spazio

Vantaggi

• Layout compatto che riduce l'ingombro di stabilimento e semplifica l'integrazione delle opzioni
• Produttività elevata grazie a grandi dimensioni della piastra, supporti stabili e moderni assi principali elettrici
• Maggiore efficienza energetica e manutenibilità tramite guide a bassa attrito e azionamenti rigenerativi

Automazione e integrazione

• Progettata per l'integrazione con robot lineari LRXplus (singolo o doppio) e robot industriali per celle compatte
• L'involucro macchina supporta l'automazione integrata: interfacce nastro trasportatore e disaccoppiamento porte di sicurezza, conforme a CE
• Prontezza Industria 4.0 tramite i moduli smartCube, smartConnect e smartMachine

Processo e opzioni

• Ampia gamma di unità di iniezione e plastificatori speciali per diversi polimeri; retrofit semplice per estrattori di nucleo, power pack e misurazione del flusso
• Collettore dei fluidi vicino allo stampo per raffreddamento efficiente e riduzione delle perdite di pressione
• Circuiti di controllo temperatura selezionabili (riscaldamento prioritario/sincrono, boost/draw-down, gruppi ottimizzati)

Specifiche tecniche

• Denominazione della serie: PX series
• Campo di forza di chiusura: 800 - 2.000 kN
• Unità di chiusura: totalmente elettrica, servo-elettrica 5 punti a doppio bilanciere, dimensionata per stampi pesanti
• Iniezione/plastificazione: assi servo-elettrici; movimento di iniezione servo-idraulico opzionale; multiple classi di prestazione
• Azionamenti: servo con recupero di energia
• Controllo: smartControl MC7 (multi-touch 21,5") con ProcessDesigner; APCplus con cascadeX e materialX
• Automazione: integrazione con robot lineari LRXplus, robot lineari gemellari, robot IR e sistemi di convogliamento/manipolazione
• Accessibilità: sportelli operatore ampi, pannelli rimovibili, accesso facilitato all'ugello
• Raffreddamento & fluidi: collettore modulare vicino allo stampo; alimentazione dei fluidi salvaspazio
• Retrofit: opzioni modulari inclusi estrattori di nucleo, Servo Power-Pack, misurazione del flusso e plastificatori speciali
