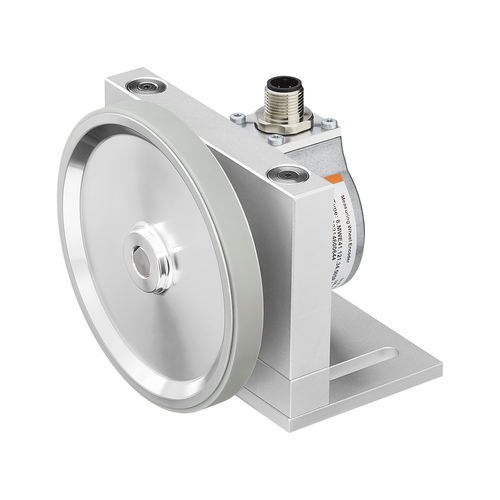

Sistema di misurazione di posizione MWE41

di pesodi distanzadi forza

Acquisizione del movimento lineare in senso rotatorio Il sistema di ruote di misura MWE41 è la soluzione ideale per la misurazione affidabile di velocità, posizione e distanza in applicazioni con movimenti lineari. Questi vengono registrati in rotazione tramite la ruota di misura con encoder annesso e convertiti in dati di misura. Una molla integrata assicura la necessaria pressione di contatto della ruota di misura sulla superficie di misurazione per una misura affidabile. Grazie al suo design compatto, il sistema è adatto anche agli spazi di installazione più ristretti. Vantaggi Montaggio semplice e sicuro Sistema di ruote di misura con molle interne per proteggere da influenze indesiderate per e dalle molle. L'encoder può essere montato con incrementi di 30° sull'angolo della molla. Ampia gamma di encoder Encoder incrementali Sendix con risoluzione massima fino a 36.000 impulsi/giro ed encoder assoluti per diverse interfacce di comunicazione come IO-Link o Profinet per l'integrazione nei concetti di Industria 4.0. Ruote di misura adatte a tutte le superfici di misura Circonferenza 300 mm - Rivestimento della ruota di misura disponibile con O-ring o doppio O-ring, plastica liscia o zigrinata, superficie zigrinata trasversale e manopole. Pressione di contatto fino a max. 25 N Le molle interne garantiscono un campo di lavoro della rotella di misura fino a 10 mm perpendicolarmente alla superficie di misura per compensare le tolleranze.
