Acquisizione di movimenti lineari in rotazione

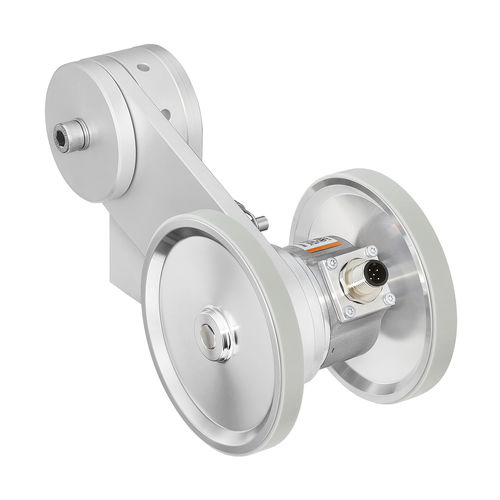

Il sistema di ruote di misura MWE62 è la soluzione ideale per la misurazione affidabile di velocità, posizione e distanza in applicazioni con movimenti lineari. Questi vengono registrati in rotazione tramite due ruote di misura con encoder rotante collegato e convertiti in dati di misura. Una molla ad alte prestazioni assicura la necessaria pressione di contatto delle ruote di misura sulla superficie di misura per una misurazione affidabile. La pressione di contatto desiderata è regolabile individualmente.
Vantaggi
Design robusto
Con opzioni di montaggio flessibili: verticale, orizzontale o sopraelevata. L'encoder può essere montato sul braccio a molla con incrementi di 120°.
Elevata affidabilità del contatto con il materiale misurato
L'uso di una seconda ruota di misura sull'encoder garantisce un elevato grado di contatto con la superficie di misura anche in condizioni difficili, come forti vibrazioni o irregolarità.
Ruote di misura adatte a tutte le superfici di misura
Circonferenza 300 mm o 12" - Rivestimento della ruota di misura disponibile con O-ring o doppio O-ring, plastica liscia o zigrinata, superficie zigrinata trasversale e manopole.
Pressione di contatto fino a max. 40 N
Con pretensione regolabile in continuo. La molla integrata garantisce un campo di lavoro della ruota di misura fino a max. 150 mm perpendicolarmente alla superficie di misura per compensare le tolleranze.
