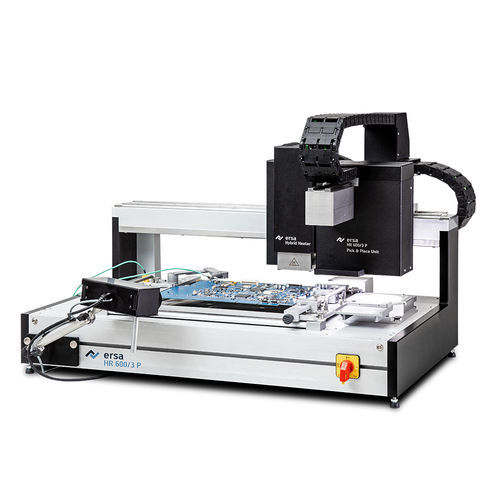

Stazione di rework automatica HR 600/3P

L'Ersa Rework System HR 600/3P consente la riparazione automatica di componenti SMT come BGA e MLF fino a bordi di 1 x 1 mm con precisione e affidabilità. L'interfaccia grafica di HRSoft 2 consente a qualsiasi utente di selezionare e utilizzare i processi senza difficoltà. La tecnologia dei sistemi di rilavorazione Ersa assicura in modo sostenibile il valore aggiunto dell'elettronica: - tecnologia di riscaldamento delicato - processi di saldatura guidati da sensori - rimozione dei residui di saldatura senza contatto - posizionamento preciso dei componenti - documentazione completa del processo - guida chiara per l'utente - Sistema di assi ad alta precisione (X, Y, Z) e telecamere ad alta risoluzione - Posizionamento automatico dei componenti e processi di saldatura e dissaldatura - Testa di riscaldamento ibrida con due zone di riscaldamento - Sotto-riscaldamento IR potente e ad ampia superficie in tre zone - Misura della temperatura senza contatto con sensore digitale - Tre ingressi per termocoppie di tipo K per il sensore Accu-TC - Raffreddamento efficace dell'assemblaggio con aria compressa - Dimensioni (LxPxA) in mm: 850 x 660 x 573 - Peso in kg: 65 - Design antistatico (sì/n): sì - Potenza nominale in W: 3.200 - Tensione nominale in V AC: 220 V - 240 VAC, 50-60 Hz, 16 A - Riscaldamento superiore: radiatore ibrido 800 W, in due zone, 60 x 60 mm - Riscaldamento inferiore: Riscaldatore IR (3x 800 W), 380 x 250 mm - Canali di misura: 3x tipo K, 1x IRS - Laser di posizione: Classe II - Dimensioni del PCB in mm: fino a 390 x 300 mm (+x), fino a 535 x 300 mm (+x), (0HR600/3PL) - Dimensioni del PCB in mm: da 1 x 1 mm fino a 60 x 60 mm - Precisione degli assi: fino a +/- 25 µm - Telecamera di posizionamento superiore: telecamera a colori GigE da 5 MP - Telecamera componente inferiore: telecamera in bianco e nero GigE da 5 MP - Distanza di lavoro (tipica): 30-60 mm dal riscaldatore superiore, 35 mm dal riscaldatore inferiore
