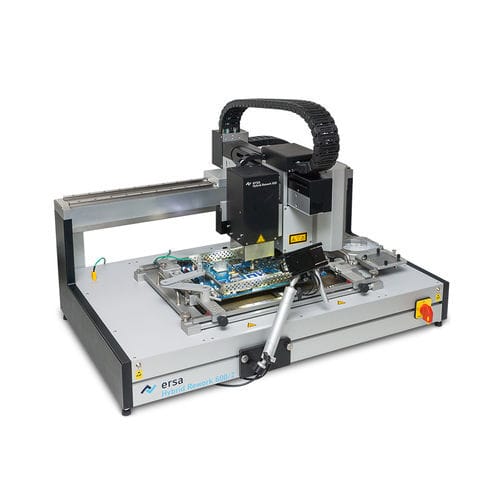

Stazione di rework automatica HR 600/2

Il sistema di rilavorazione ibrido HR 600/2 definisce gli standard nella lavorazione automatizzata degli assemblaggi. Flessibile, efficiente, automatizzato, a prova di processo! La tecnologia dei sistemi di rilavorazione Ersa garantisce in modo sostenibile il valore aggiunto dell'elettronica: - tecnologia di riscaldamento delicato - processi di saldatura guidati da sensori - rimozione dei residui di saldatura senza contatto - posizionamento preciso dei componenti - documentazione completa del processo - guida chiara per l'utente - Testa di riscaldamento ibrida da 800 W ad alta efficienza - Sottosurriscaldamento IR omogeneo e ad ampia superficie con tre zone di riscaldamento da 800 W ciascuna - Allineamento automatico e preciso dei pezzi grazie all'elaborazione delle immagini - Sistema di assi motorizzati ad alta precisione per il posizionamento dei pezzi (+/- 0,025 mm) - Garantisce risultati di riparazione riproducibili e indipendenti dall'utente - Controllo del processo e documentazione tramite il software operativo HRSoft - Dimensioni (LxPxA) in mm: 850 x 660 x 620 - Peso in kg: 57 - Design antistatico (sì/n): sì - Potenza nominale in W: 3,200 - Tensione nominale in V AC: 230 - Connessione all'aria compressa: 6-10 bar (senza olio), attacco rapido a barra da 1/4 di pollice - Volume di raffreddamento dell'aria: circa 65 l/min (a 6 bar) - Riscaldamento superiore: Emettitore ibrido (2 x 400 W), 60 x 60 mm - Riscaldamento inferiore: Emettitore IR (3 x 800 W), 380 x 250 mm - Dimensioni del PCB in mm: fino a 390 x 300 mm (+x) fino a 535 x 300 mm (+x) (0HR600/2L) - Dimensioni dei componenti in mm: da 1 x 1 a 50 x 50 - Simbolo di prova: CE - Funzionamento: Windows-PC - Opzione: fotocamera per il processo di reflow: telecamera a colori CMOS USB da 10 MP, ampiezza focale 25 mm; illuminazione: sorgente luminosa puntiforme 2x LED, dimmerabile
