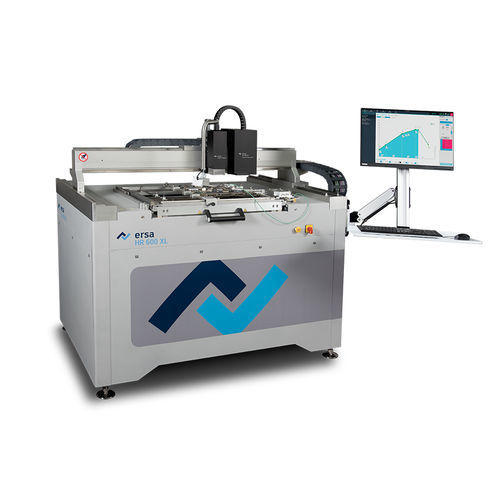

Stazione di rework automatica HR 600 XL

Il sistema di rilavorazione Ersa HR 600 XL è stato sviluppato per i grandi formati di PCB: è possibile lavorare con la stessa facilità e precisione componenti fino a 60 x 60 mm. Con la testa riscaldante XL, disponibile come opzione, è possibile lavorare anche componenti con bordi lunghi fino a 120 x 120 mm. La tecnologia dei sistemi di rilavorazione Ersa garantisce in modo sostenibile il valore aggiunto dell'elettronica: - tecnologia di riscaldamento delicato - processi di saldatura guidati da sensori - rimozione dei residui di saldatura senza contatto - posizionamento preciso dei componenti - documentazione completa del processo - guida chiara per l'utente - Testa di riscaldamento ibrida ad alta efficienza da 800 W (opzionale da 2.000 W) - Riscaldatore inferiore a matrice IR ad ampia superficie con 25 elementi riscaldanti singoli (600 W ciascuno) - Osservazione del processo con un massimo di 8 termocoppie - Allineamento automatico e preciso dei componenti con l'aiuto della visione industriale - Sistema di assi motorizzato ad alta precisione per il posizionamento dei componenti (+/- 0,025 mm) - Risultati di riparazione riproducibili e indipendenti dall'utente - Controllo del processo e documentazione tramite il software operatore HRSoft 2 - Adatto per l'utilizzo della stazione Dip&Print - Dimensioni (L x P x A) in mm: 2250 x 1700 x 1650 incluso il supporto per il monitor - Ingombro: 1691 x 1180 mm - Peso in kg: circa 312 - Design antistatico (sì/n): sì - Potenza nominale in W: 16 kW, opzionale 16 kW + 15 kW - Tensione nominale in V CA: 400, 3 fasi, 50/60 Hz, 30 A - Connessione all'aria compressa: 6-10 bar (senza olio), attacco rapido a barra da 1/4 di pollice - Volume di raffreddamento ad aria: circa 110 l/min (@ 6 bar) - Riscaldamento superiore: Emettitore ibrido 60 x 60 mm (0,8 kW), opzionale fino a 150 x 120 mm (2,8 kW)
