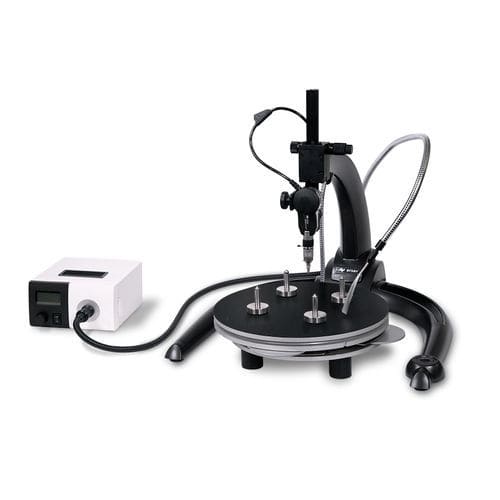

Sistema di ispezione a camera ERSASCOPE M + ERSASCOPE M plus

otticodigitaleLED

Versatile. Progettato per l'ispezione ottica e l'acquisizione di immagini digitali, compresa la misurazione dei giunti di saldatura su BGA e altri componenti SMT. Il campo di applicazione comprende l'ispezione visiva di componenti su PCB in SMT o THT in generale, ma anche l'ispezione visiva di aree LP o di stampe di pasta saldante. Elevata flessibilità e velocità con l'ispezione manuale di BGA, µBGA, CSP, FlipChip, CGA e step-through su connessioni THT. Consente di valutare il riempimento del tallone su dispositivi QFP, SOIC e altri dispositivi con terminazione ad ala di gabbiano, la lunghezza della bagnatura e la bagnatura interna su dispositivi PLCC e con terminazione a J. - Sistema di ispezione con due obiettivi a cambio rapido: - ottica BGA a 90° (distanza di circa 280 µm) - Ottica di ispezione macro zoom a 0° - Ispezione rapida di giunti di saldatura nascosti - Illuminazione LED integrata e dimmerabile - Fotocamera a colori N-MOS da 5 megapixel, con connessione USB - Luce a fibra LED aggiuntiva o sorgente luminosa a LED con collo d'oca e ventaglio luminoso - Ideale per ispezioni fisse - Software di ispezione Ersa ImageDoc v3 (versione base) in dotazione - Dimensioni (LxPxA) in mm: 500 x 520 x 400 - Peso in kg: 5 - Design: alluminio pressofuso, asse Z con regolazione rapida/fine sul supporto per l'ottica di ispezione ERSASCOPE - Versione antistatica (y/n): sì - Connessioni: Guida luminosa in fibra ottica con connettore LEMO per l'ottica ERSASCOPE e connettore da 15 mm per la sorgente luminosa, guida luminosa aggiuntiva a collo d'oca da 1.000 mm per la spazzola luminosa, cavo di collegamento alla telecamera USB 2.0 integrato (USB-A/Mini-USB)
