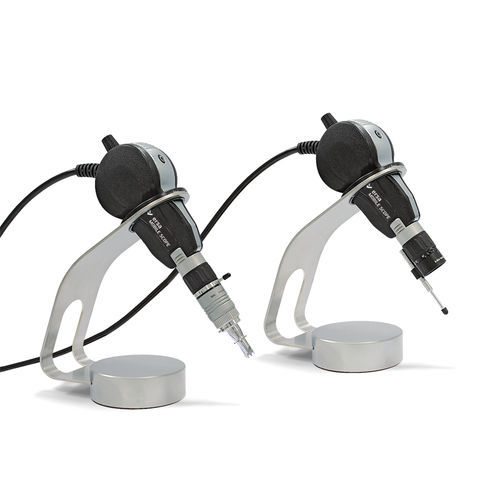

Sistema di ispezione a camera MOBILE SCOPE

otticodigitaleLED

Sistema a guida manuale per l'ispezione rapida di giunzioni a saldare nascoste Videomicroscopio compatto e portatile per l'ispezione dei giunti di saldatura nella produzione elettronica. È stato progettato per l'ispezione ottica e la registrazione di immagini digitali, nonché per attività di misura su giunti di saldatura di dispositivi BGA (Ball Grid Array), μBGA, CSP e flip chip. - Sistema di ispezione mobile con due obiettivi a cambio rapido (a seconda della dotazione): - ottica BGA a 90° (distanza di circa 280 µm) - Ottica di ispezione macro zoom a 0 - Ispezione rapida, guidata a mano, di giunzioni a saldare nascoste - Illuminazione LED integrata e dimmerabile - Fotocamera a colori N-MOS da 5 megapixel, con connessione USB - Luce a fibra LED aggiuntiva inclusa con l'ottica BGA - Ideale per l'ispezione in luoghi che cambiano continuamente e per la manutenzione - Software di ispezione Ersa ImageDoc v3 (versione base) in dotazione Elevata flessibilità e velocità con l'ispezione portatile di BGA, µBGA, CSP, FlipChip, CGA e step-through su connessioni THT. Consente di valutare il riempimento del tallone su dispositivi QFP, SOIC e altri dispositivi con terminazione ad ala di gabbiano, la lunghezza di bagnatura e la bagnatura interna su dispositivi PLCC e con terminazione a J. - Dimensioni (LxLxH) mm: 114 x 36 x 51 (senza cavo) - Peso in g: 210 - Principio: sistema ottico integrato con telecamera e sorgente luminosa a LED - Design: plastica, obiettivo incorporato con campo visivo di 3 mm, regolatore di luce integrato (generazione di luce nell'ottica) - Controllo della luce: potenziometro (0-100%) - Caratteristiche della retroilluminazione: illuminazione a LED a luce fredda (opzione), manuale separatamente, con spazzola luminosa e regolazione dell'intensità luminosa
