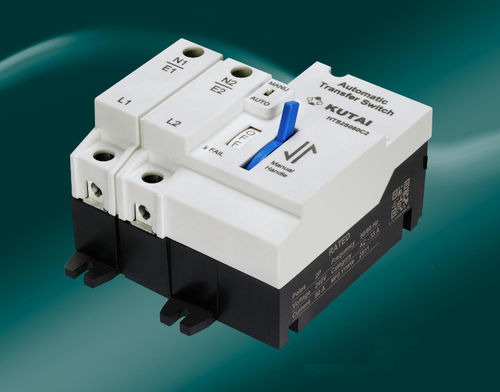

Commutatore di trasferimento manuale HTS

intelligenteautomaticada montare su pannello

Panoramica
L'interruttore di trasferimento automatico (ATS) residenziale HTS integra il meccanismo di commutazione e un controller a microcontrollore in un'unica unità compatta. L'altezza corrisponde agli interruttori automatici di tipo BH per montaggio diretto nei quadri di distribuzione domestici. Configurazioni disponibili: 2P 80A 110V, 2P 80A 220V, 3P 80A 220V (monofase 3 fili) e 3P 80A 220V (trifase 3 fili). Durante il trasferimento, una pausa intermedia “entrambe le fonti OFF” garantisce il tempo di estinzione dell'arco, consentendo un commutazione in carico sicura a tensione e corrente nominale. Applicazioni tipiche: edifici residenziali, stazioni base telecom e piccoli impianti rinnovabili.

Brevetti
U.S. Pat. No. In attesa
TAIWAN Pat. No. I923250
CHINA Pat. No. ZL 2025 2 0003676.X

Caratteristiche principali

• Trasferimento sotto carico a tensione e corrente nominale.
• Posizione OFF intermedia a doppia alimentazione per estinzione dell'arco durante il commutamento.
• Design all‑in‑one: interruttore e controller microcontrollore integrati.
• Selettore AUTO/MANU con maniglia operabile in modalità MANU.
• Quattro fusibili integrati ad alta capacità di interruzione.
• Morsetti meccanici per collegamento diretto dei conduttori (nessun terminale da crimpare richiesto).
• Finestra indicatrice della posizione dell'interruttore per visualizzare lo stato di conduzione.
• LED di indicazione guasto trasferimento e ritardo di conferma di 2 s su perdita/ripristino alimentazione per evitare commutazioni non necessarie.
• Meccanismo di commutazione durevole: vita operativa > 6.000 cicli.
• Conforme a IEC 60947‑6‑1 e categoria di utilizzo AC‑33A; classe di fiamma UL94‑V0.
• Modulo opzionale RS‑80 per avvio remoto del generatore (contatto secco remoto e uscite segnale).

Specifiche

• Tensione di esercizio (Ue): 2P 110V: 90–125 Vac; 2P/3P 220V: 180–250 Vac
• Corrente nominale (Ie): 80 A
• Frequenza di esercizio: 45–65 Hz
• Consumo statico: < 0,3 W
• Ritardo di commutazione: regolabile 2–30 s
• Categoria di carico: AC‑33A
• Classificazione apparecchiatura: Classe PC

Numeri di modello
HTS2S080C1 — 2P, 1 Fase 2 fili, 110Vac
HTS2S080C2 — 2P, 1 Fase 2 fili, 220Vac
HTS3S080C2 — 3P, 3 Fasi 3 fili, 220Vac
HTS1S080C2 — 3P, 1 Fase 3 fili, 220Vac

Ambiente

• Temperatura di esercizio: -20 a +50 °C
• Temperatura di stoccaggio: -30 a +80 °C
• Umidità relativa: fino al 90% max.

Specifiche fisiche

• Dimensioni 2P: 122.5 (L) x 103.0 (W) x 75.7 (H) mm
• Dimensioni 3P: 122.5 (L) x 128.0 (W) x 75.7 (H) mm
• Peso 2P: 736 g ±2 %; 3P: 802 g ±2 %

Dettagli tecnici

• Ritardo di conferma: 2 s fisso (evita trasferimenti indesiderati)
• Vita operativa: >6.000 cicli
• Norme: IEC 60947‑6‑1, AC‑33A; UL94‑V0
