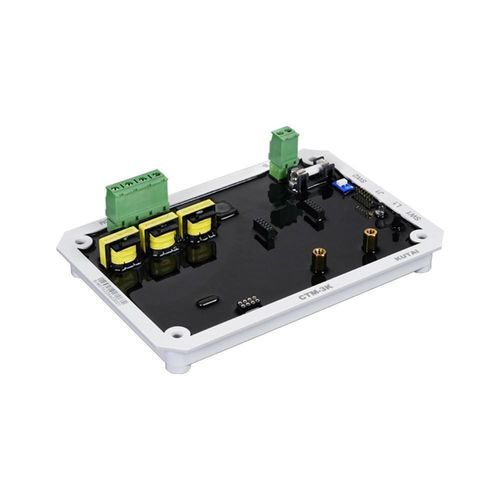

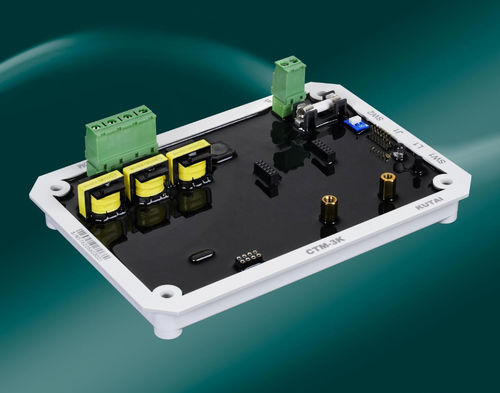

Modulo di comunicazione 2 porte CTM-3K

per tramissione datia distanzaper telecomando

Panoramica del prodotto
CTM-3K è un'unità integrata di rilevamento della corrente con interfaccia per l'installazione di moduli KCU per le unità di controllo KUTAI. Supporta sistemi monofase e trifase e visualizza la corrente di carico. Compatibile con i CT standard: primario 50–3000 A, secondario selezionabile 1 A o 5 A. Il cavo di comunicazione dispone di connettore codificato per installazione plug-and-play e l'unità rileva e visualizza automaticamente lo stato della connessione senza configurazioni aggiuntive. Offre due slot per moduli KCU per connessioni di comunicazione remota simultanee per un sistema di monitoraggio remoto stabile.

Caratteristiche

• Interfaccia integrata di rilevamento corrente e comunicazione KCU per ridurre spazio quadro e cablaggio
• Visualizzazione della corrente di carico per sistemi monofase e trifase
• Gamma CT primario 50–3000 A; secondario selezionabile 1 A o 5 A
• Pulsante di calibrazione zero per corrente a vuoto
• Rilevamento automatico della connessione e visualizzazione dello stato dopo l'installazione
• Supporta l'installazione di fino a due moduli KCU per comunicazione remota
• Connettore codificato per evitare inversioni di collegamento
• Indicatori LED per alimentazione e stato connessione (Verde fisso: alimentazione DC ON; Rosso fisso: connessione al controller interrotta; Verde lampeggiante: funzionamento normale CT secondario 1 A; Rosso lampeggiante: funzionamento normale CT secondario 5 A)

Specifiche

• Alimentazione: 9–36 Vdc
• Precisione visualizzazione corrente: 50–3000 A ±1,5%
• Consumo statico: < 1 W @ 12 Vdc
• Onere nominale CT: > 5 VA

Specifiche fisiche

• Dimensioni: 162,0 × 112,0 × 41,2 mm (6,38 × 4,41 × 1,62 in)
• Peso: 329 g ±2% (0,73 lb ±2%)

Ambiente

• Temperatura di esercizio: -20 a +60 °C
• Temperatura di stoccaggio: -30 a +80 °C
• Umidità relativa: ≤95%

Accessori

• Standard: HU-050-KCU-09 (cablaggio 500 mm) ×1
• Opzionale: HU-100-KCU-09 (cablaggio 1000 mm)

Caratteristiche tecniche

• Modello: CTM-3K
• Marca: KUTAI
• Alimentazione: 9–36 Vdc
• Intervallo di visualizzazione corrente: 50–3000 A ±1,5%
• Secondario CT selezionabile: 1 A o 5 A
• Consumo statico: < 1 W @ 12 Vdc
• Onere nominale CT: > 5 VA
• Dimensioni: 162,0 × 112,0 × 41,2 mm
• Peso: 329 g ±2%
• Temperatura di esercizio: -20 a +60 °C
• Temperatura di stoccaggio: -30 a +80 °C
• Umidità relativa: ≤95%
