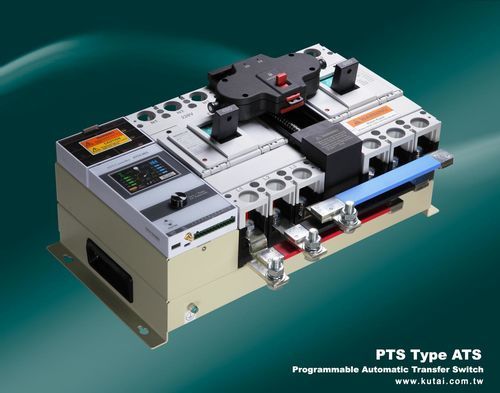

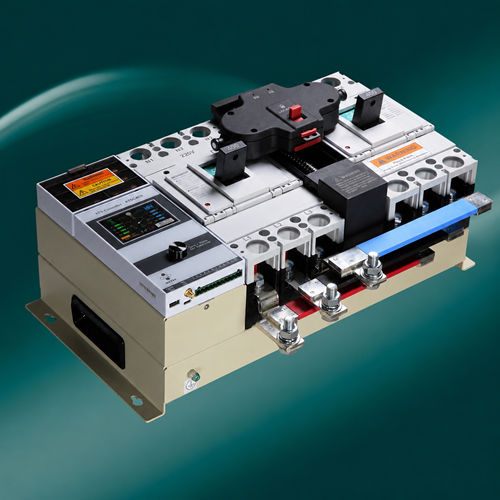

Commutatore di trasferimento automatica PTS Type ATS

manualeper generatoreper alimentazione di emergenza

Panoramica del prodotto
La serie PTS è un interruttore di trasferimento automatico programmabile (ATS) che integra l'interruttore di trasferimento e il controller in un unico dispositivo compatto per il montaggio su quadro. Monitora le sorgenti di rete e generatore, visualizza le tensioni trifase, la frequenza e la sequenza di fase, e supporta la configurazione locale o remota tramite Wi‑Fi e Bluetooth integrati. Il display a colori da 3,5" presenta viste analogiche e digitali e un'interfaccia multilingue. I registri eventi, gli aggiornamenti firmware e i test automatici programmati completano le funzioni di controllo.

Brevetti

• TAIWAN Pat. No. I881448
• U.S. Pat. No. Pending
• CHINA Pat. No. Pending

Caratteristiche principali

• Controller integrato con interruttore per risparmiare spazio e tempo di installazione
• Display a colori 3,5" con indicatore analogico e contatore digitale; interfaccia multilingue
• Wi‑Fi e Bluetooth integrati per monitoraggio remoto, configurazione e aggiornamenti firmware (supporto anche via USB)
• Monitoraggio delle tensioni di fase completa, perdita di fase, frequenza e inversione della sequenza per rete e generatore
• Modalità di funzionamento elettrico e manuale con interblocco meccanico ed elettrico per evitare collegamenti simultanei di rete e generatore
• Predisposizione Lockout–Tagout (LOTO) per impedire eccitazione accidentale
• Configurazione sul pannello frontale o tramite smartphone via Bluetooth
• Uscite contatti ausiliari per stato rete e generatore
• Programmazione esercizi automatici (1–4 settimane)
• Memoria eventi (fino a 250 record) e allarme acustico per guasti
• Opzione ATSC403B per funzionamento e monitoraggio sincronizzato
• Conforme a IEC 60947-6-1, AC-33A e UL 1008 Type A
• Diagnostica remota con codici per impostazioni, stato sensori e tensioni di ingresso

Specifiche interruttore principale (Classe CB solo)

• Numero di poli: 2P / 3P / 4P
• Tensione di isolamento nominale Ui: 690 V
• Corrente nominale Ie (ambiente): 250 / 300 / 350 / 400 A (a seconda del modello)
• Capacità di interruzione AC IEC 60947-2 Icu / Ics: 50 / 25 kA @ 220–240 V; 30 / 15 kA @ 380–415 V; 25 / 13 kA @ 440 V; 20 / 10 kA @ 550 V

Specifiche interruttore principale (Classe PC solo)

• Numero di poli: 2P / 3P / 4P
• Tensione di isolamento nominale Ui: 690 V
• Corrente nominale Ie (ambiente): 400 A
• Corrente di tenuta a breve termine (lcw): 10 kA @ 25 ms

Specifiche elettriche

• Tensione operativa (Ue): Fare riferimento alla descrizione del numero di modello
• Frequenza nominale: 50/60 Hz
• Uscita segnale avvio remoto: 7 A @ 250 Vac max.
• Uscita contatto ausiliario ingresso rete: 3 A @ 250 Vac max.
• Uscita contatto ausiliario ingresso generatore: 3 A @ 250 Vac max.

Impostazioni temporizzatori regolabili

• TDEN (Emergenza → Rete): 0 a 999 s
• TDNE (Rete → Emergenza): 0 a 250 s
• TDES (Ritardo avvio motore): 0 a 15 s
• TDEC (Tempo di raffreddamento motore): 0 a 250 s
• TDOF (Pausa in posizione OFF): 0 a 99 s

Ambiente

• Temperatura di esercizio: -20 a +50 °C
• Temperatura di immagazzinamento: -30 a +80 °C
• Umidità relativa: fino al 90 % (senza condensa)

Specifiche fisiche

• Dimensioni 2P/3P: 500,0 (L) × 376,0 (P) × 230,2 (A) mm; 4P: 590,0 × 376,0 × 230,2 mm
• Peso: 2P: 17,9 kg ±2 %; 3P: 19,9 kg ±2 %; 4P: 24,4 kg ±2 %

Note

• Classe CB: Fornisce protezione da sovracorrente; i contatti principali possono aprire e chiudere correnti di cortocircuito.
• Classe PC: Può stabilire e sopportare corrente di cortocircuito di breve durata, ma non è progettata per interrompere tale corrente.

Specifiche tecniche (sintesi)

• Serie: PTS Series
• Tipo di prodotto: Interruttore di Trasferimento Automatico Programmabile (ATS), 2P / 3P / 4P
• Tensione di isolamento nominale: 690 V
• Opzioni di corrente nominale: 250, 300, 350, 400 A
• Tensioni applicabili: 100/110/120; 200/220/240; 380/415; 440/460/480 Vac (a seconda della configurazione)
• Display 3,5" integrato, Wi‑Fi e Bluetooth, aggiornamento firmware via USB possibile
• Memorizza fino a 250 registri eventi; programmazione di esercizi automatici
• Norme: IEC 60947-6-1, AC-33A; UL 1008 Type A
