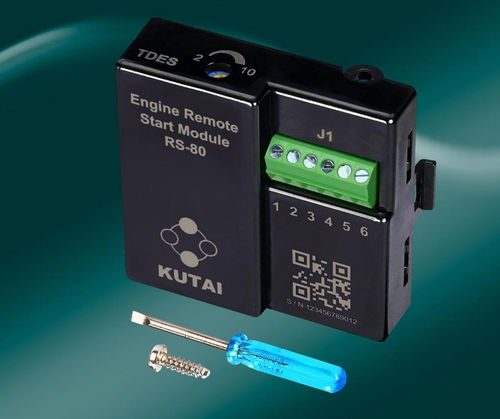

Commutatore di trasferimento automatica RS-80

da montare su pannelloper generatoreper alimentazione di emergenza

Panoramica del prodotto RS-80 è un modulo di avviamento remoto progettato specificamente per gli interruttori di trasferimento automatico della serie HTS. Il suo design plug-in consente una connessione rapida all'interruttore principale, fornendo un contatto secco per l'avviamento remoto del motore e uscite di segnali elettrici per l'utenza/generatore collegato al carico. Questo design riduce il tempo di installazione e semplifica il cablaggio. Il modulo è dotato di fusibili per l'ingresso di alimentazione CC e l'uscita del contatto di avviamento remoto, e presenta un involucro in plastica classificato UL94-V0 per una maggiore sicurezza e durata. Offre un ritardo di avviamento regolabile da 2 a 10 secondi e un tempo di raffreddamento fisso di 10 secondi, rendendolo adatto a tutte le applicazioni sul campo.

Caratteristiche

• Modulo opzionale per interruttore di trasferimento automatico serie HTS
• Modulo plug-in per connessione rapida con l'interruttore principale
• Fornisce contatto secco per avviamento remoto del motore (plug and play, nessuna configurazione richiesta)
• Fornisce uscite di segnali elettrici per utenza e generatore collegato al carico
• Dotato di fusibili per l'ingresso di alimentazione CC e l'uscita del contatto di avviamento remoto
• Utilizza blocco terminale a vite; non sono richiesti terminali a crimpare
• Tutti i materiali plastici sono conformi alla classificazione di infiammabilità UL94-V0

Specifiche elettriche
Ingresso di alimentazione CC: 9 a 36 Vdc
Ritardo di avviamento del motore TDES: 2 a 10 secondi (regolabile)
Ritardo di raffreddamento del motore TDEC: 10 secondi (fisso)
Uscita del contatto di avviamento remoto: 4A @ 250Vac max.
Uscite di segnali elettrici per utenza collegata al carico: uscita NPN 1.5A max.
Uscite di segnali elettrici per generatore collegato al carico: uscita NPN 1.5A max.
Consumo di energia statica: Meno di 0.3W
Calibro del filo applicabile: 24 a 18 AWG

Ambiente
Temperatura di funzionamento: -20 a +50 °C
Temperatura di stoccaggio: -30 a +80 °C
Umidità relativa: 90% max.

Specifiche fisiche
Dimensioni: 56.5 (L) x 57.5 (W) x 16.5 (H) mm / 2.22 (L) x 2.26 (W) x 0.65 (H) pollice
Peso: 41 g +/- 2% / 0.09 lb +/- 2%

Accessori
Vite autofilettante a testa tonda M3L10: 1 PCS
Cacciavite a taglio: 1 PCS (2.0 mm)

Specifiche tecniche / Caratteristiche

• Progettato per interruttori di trasferimento automatico della serie HTS
• Connessione rapida plug-in
• Contatto secco per avviamento remoto del motore
• Uscite di segnali elettrici per utenza/generatore
• Fusibili per l'ingresso di alimentazione CC e l'uscita di avviamento remoto
• Involucro in plastica classificato UL94-V0
• Ritardo di avviamento regolabile: 2-10 secondi
• Tempo di raffreddamento del motore: 10 secondi
• Consumo di energia statica: < 0.3W
• Temperatura di funzionamento: -20 a +50 °C
• Dimensioni: 56.5 x 57.5 x 16.5 mm
• Peso: 41 g +/- 2%
