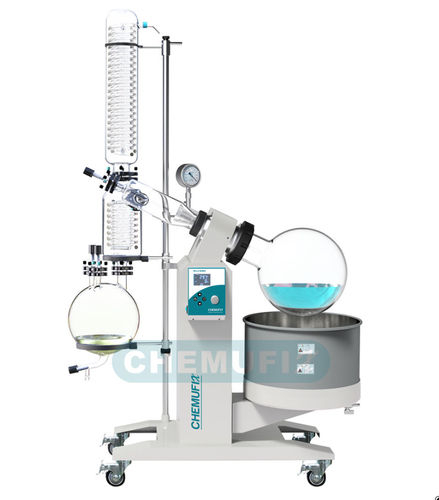

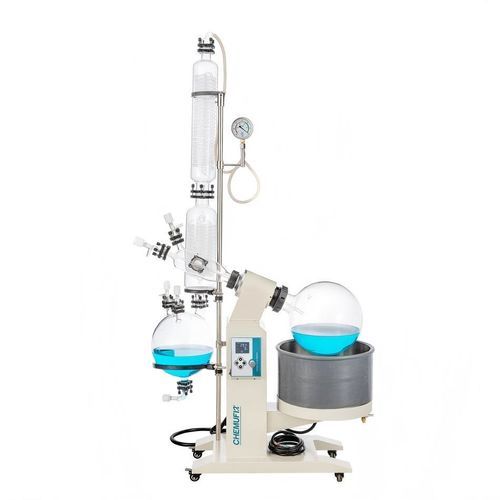

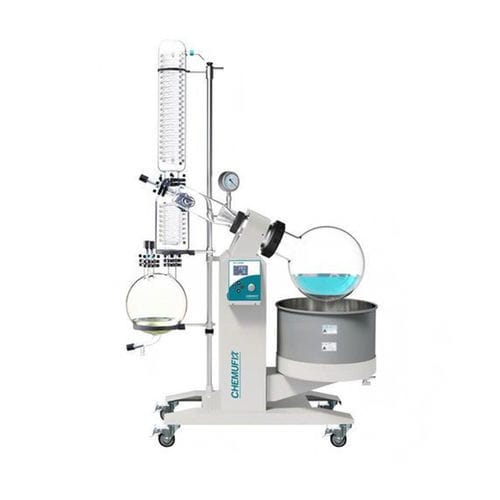

Evaporatore sottovuoto RE-LA-10

rotativoda laboratorioper concentrazione campione

Descrizione breve
Evaporatore rotante 10 L RE-LA-10 con sollevamento elettrico e display LCD della temperatura. Dotato di tenuta rotante doppia PTFE/gomma fluorurata e valvola di scarico in PTFE. Adatto a laboratori e produzione su piccola scala, compresi processi di estrazione di oli. Compatibile con chiller e pompe per vuoto per soluzioni chiavi in mano.

Panoramica del prodotto
La serie RE-LA è progettata per laboratori e produzione pilota. Pallone di evaporazione di grande diametro e bagno sotto vuoto riscaldato (acqua o olio) migliorano l'evaporazione e il trasferimento di massa. Il sistema può essere configurato con pompe per vuoto (a diaframma o a bassa temperatura), refrigeratori a circolazione e circolatori termostatici per formare una stazione completa. Varianti antideflagranti (RE-LA-10EX) disponibili per ambienti pericolosi.

Caratteristiche

• Configurazione antideflagrante opzionale (RE-LA-10EX).
• Tenuta rotante doppia (PTFE + gomma fluorurata) — design brevettato per elevata tenuta sotto vuoto.
• Motore a controllo di frequenza per velocità stabile e controllo preciso.
• Valvola di commutazione del vuoto che consente raccolta continua senza interrompere il vuoto del sistema.
• Bagno standard ad acqua; bagno ad olio opzionale. Sollevamento elettrico (motorizzato) con opzione supporto manuale per un'operazione ergonomica.
• Valvola di scarico in PTFE per resistenza alla corrosione e scarico senza contaminazione.
• Set di vetri aggiuntivi e accessori disponibili come opzioni.

Dati tecnici

• Modello: RE-LA-10 (RE-LA-10EX = variante antideflagrante)
• Marca / Produttore: Labfreez Instruments
• Alimentazione: 220V / 50Hz
• Potenza totale: 3100 W (riscaldamento 3000 W)
• Motore rotante: 60 W
• Motore di sollevamento: 40 W; corsa di sollevamento 190 mm
• Potenza di riscaldamento: 3000 W (bagno acqua o olio opzionale)
• Velocità di rotazione: 0–120 rpm
• Pallone rotante: 10 L, Φ280 mm, flangia Φ95
• Pallone raccoglitore: 5 L, Φ230 mm; porte superiori: flangia Φ60; flangia Φ35 ×2; porta inferiore: flangia Φ50
• Controllo temperatura: RT a 180°C; precisione ±1°C; display LCD
• Vuoto: vuoto ultimo 0,095 MPa; porta vuoto Φ60 mm (OD 10 mm)
• Area condensatore: 0,51 m² (principale 0,33 + ausiliario 0,18); condensatore principale Φ120×620H mm; ausiliario Φ135×475H mm
• Porte pallone trifunzionali: sinistra Φ35; superiore Φ35; laterale Φ60; destra Φ60
• Porto multifunzione: flangia Φ35 con valvola vetro + PTFE; ugello di alimentazione (giunto pagoda) OD 12 mm
• Valvola di scarico: flangia Φ50; ugello di scarico OD 20 mm (PTFE)
• Dimensioni bagno (mm): Φ350 × 220H; capacità bagno: circa 21 L
• Dimensioni macchina (L×P×A): 1130 × 470 × 1940 mm
• Distanza da terra: 210 mm
• Peso netto: 64 kg; Peso lordo: 101 kg; Volume imballo: 0,61 m³
