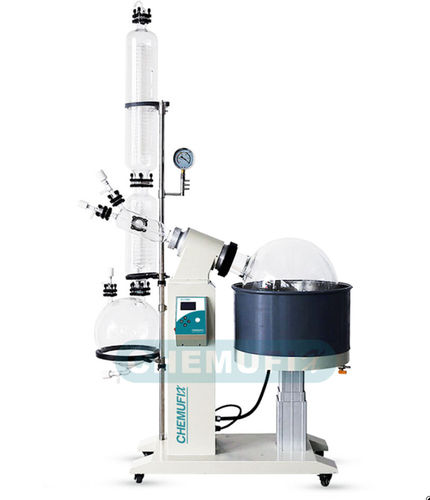

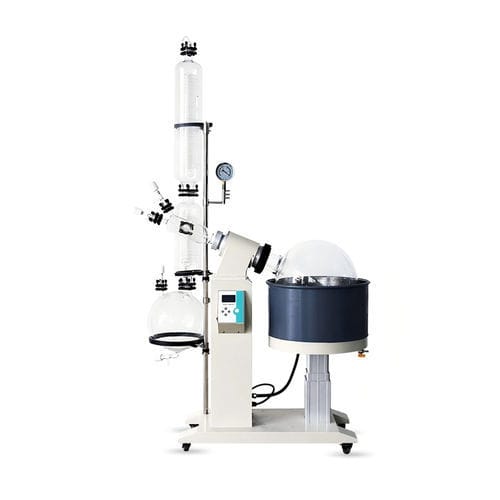

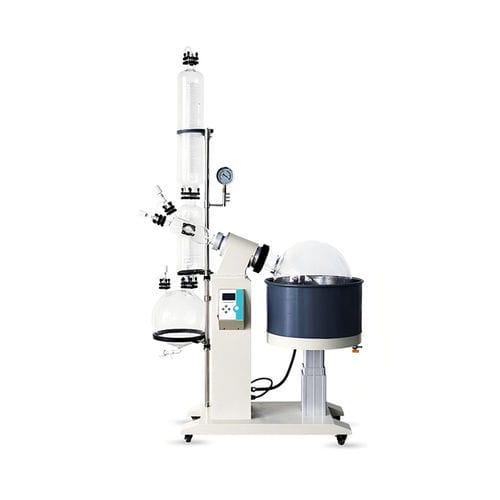

Evaporatore sottovuoto RE-LA-50

rotativoda laboratorioper concentrazione campione

Panoramica del prodotto
La serie RE-LA di evaporatori rotanti è progettata per palloni di grande capacità e grande diametro, aumentando l'area e l'efficienza di evaporazione. Presenta un bagno d'acqua in acciaio inox sotto vuoto (opzione bagno d'olio) con riscaldamento periferico rotante per migliorare l'evaporazione e la diffusione della soluzione. Il sistema è adatto a laboratori biologici, farmaceutici, chimici e alimentari e alla produzione su piccola scala. Il modello RE-LA-50 (50 L) è particolarmente indicato per l'estrazione di oli pesanti.

Caratteristiche

• Configurazione antideflagrante opzionale
• Tenuta rotante doppia in PTFE e gomma fluorurata (brevettata) per elevata integrità del vuoto
• Controllo motore a variazione di frequenza importato e controllo digitale della temperatura per funzionamento preciso
• Valvola di commutazione del vuoto per raccolta continua senza interrompere la distillazione in vuoto
• Sollevamento elettrico per bagno acqua/olio; supporto sollevamento manuale disponibile
• Valvola di scarico in PTFE — resistente alla corrosione e priva di contaminazione
• Set di vetri di ricambio opzionale

Dati tecnici (sintesi)

• Modelli: RE-LA-5 / RE-LA-10 / RE-LA-20 / RE-LA-50
• Capacità pallone rotante: 5 L / 10 L / 20 L / 50 L
• Diametro flangia: Φ50 mm / Φ95 mm / Φ95 mm / Φ125 mm
• Capacità pallone raccoglitore: 3 L / 5 L / 10 L / 20 L
• Velocità di rotazione: RE-LA-5 10–140 r/min; RE-LA-10/20 10–130 r/min; RE-LA-50 10–110 r/min (conversione di frequenza)
• Potenza motore rotante: 40 W / 90 W / 120 W / 120 W
• Tubo condensatore: doppio serpentino verticale (modelli piccoli); circuito principale+ausiliario a tre circuiti ad alta efficienza (modelli grandi)
• Intervallo temperatura bagno: bagno acqua RT–99°C; opzione bagno olio RT–180°C
• Vuoto: circa 399,9 Pa (sotto 3 mmHg)
• Capacità di evaporazione (acqua/alcol): RE-LA-5 ≥2 L/h / ≥4 L/h; RE-LA-10 ≥3,2 L/h / ≥6,5 L/h; RE-LA-20 ≥5 L/h / ≥11 L/h; RE-LA-50 ≥9 L/h / ≥19 L/h
• Corsa di sollevamento: RE-LA-5 0–150 mm; RE-LA-10 0–160 mm; RE-LA-20 0–190 mm; RE-LA-50 0–230 mm
• Alimentazione: RE-LA-5/10/20 220–240V/50Hz; RE-LA-50 380V/50Hz (a seconda del modello)
• Potenza totale: RE-LA-5 2,2 kW; RE-LA-10 4,8 kW; RE-LA-20 6,3 kW; RE-LA-50 8,3 kW
• Dimensioni (mm): RE-LA-5 765×400×1070; RE-LA-10 920×550×1700; RE-LA-20 1250×600×2100; RE-LA-50 1320×770×2340

Specifiche tecniche

• Modello: RE-LA-50
• Capacità pallone rotante: 50 L
• Capacità pallone raccoglitore: 20 L
• Diametro flangia: Φ125 mm
• Velocità di rotazione: 10–110 r/min (conversione di frequenza stepless)
• Capacità di evaporazione (acqua): ≥9 L/h (tipico)
• Capacità di evaporazione (alcol): ≥19 L/h (tipico)
• Intervallo temperatura: RT–99°C (acqua); RT–180°C (opzione olio)
• Vuoto raggiungibile: circa 399,9 Pa (sotto 3 mmHg)
• Corsa di sollevamento: 0–230 mm; modalità di sollevamento: elettrica (opzioni elettrico & manuale)
• Alimentazione: 380V/50Hz (a seconda del modello)
• Potenza totale: ≈8,3 kW
• Costruzione: bagno d'acqua in acciaio inox (opzione bagno olio), valvola di scarico in PTFE, tenuta rotante doppia PTFE/gomma fluorurata
