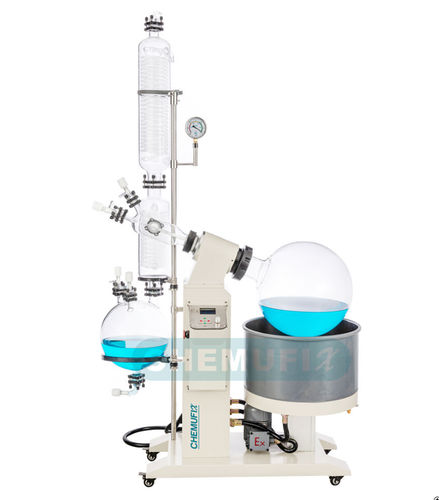

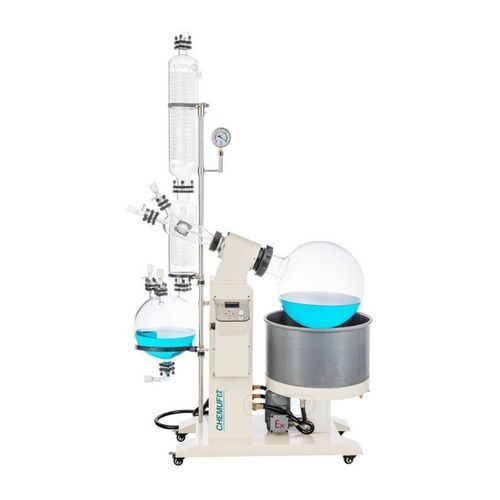

Evaporatore sottovuoto RE-LA Ex series

rotativoda laboratorioper liquidi

Panoramica
Evaporatore rotante a vuoto ad alta capacità Labfreez™ serie RE-LA Ex con palloni di grande diametro, vasca d'acqua in SS304 e riscaldamento periferico rotante per migliorare l'evaporazione e la diffusione della soluzione. Adatto per R&S e produzione su piccola scala nei settori biotecnologico, farmaceutico, chimico e alimentare. Il sistema può essere configurato con diverse pompe per vuoto, raffreddatori e accessori di controllo della temperatura.

Caratteristiche

• Tenuta girevole doppia in Teflon (PTFE) e gomma fluorurata (tecnologia brevettata) per garantire un alto vuoto affidabile.
• Sistema di controllo a frequenza avanzata e regolazione accurata della temperatura.
• Valvola di commutazione del vuoto per raccolta continua senza interrompere il vuoto del sistema.
• Sollevamento della vasca: opzioni sollevamento elettrico o manuale per un utilizzo ergonomico.
• Valvola di scarico in PTFE, resistente alla corrosione e priva di contaminazione.

Motori antideflagranti

• Potenza del motore selezionabile in base alla viscosità del materiale.
• Classe antideflagrante: dIIBT4.
• Potenze disponibili: 90 W, 180 W, 370 W.
• Progettati per funzionare senza scintille.

Sezione di controllo antideflagrante

• Struttura in acciaio saldato con finitura a spruzzo elettrostatico ad alta tensione.
• Bus e uscite con strutture di sicurezza rinforzate.
• Progettazione del controllo personalizzata con protezioni: sovratensione, sottotensione, sovracorrente, sovraccarico e surriscaldamento.
• Classe antideflagrante: dIIBT4.
• Display digitale della velocità e display digitale della temperatura con monitoraggio online.
• Funzione mantenimento velocità e controllo PID della temperatura (intervallo standard: temperatura ambiente fino a 99°C).
• Opzione bagno ad alta temperatura fino a 180°C.
• Tubo flessibile di collegamento antideflagrante: resistente al fuoco, alla corrosione e all'acqua, antigiallo/anti-invecchiamento.

Tubo riscaldante elettrico antideflagrante

• Scaldante tubolare che converte l'energia elettrica in calore per la vasca; costruzione in acciaio inossidabile saldato a freddo.
• Finitura a spruzzo elettrostatico ad alta tensione e struttura di sicurezza rinforzata per bus/uscite.
• Classe antideflagrante: dIIBT4; resistente alla corrosione, all'acqua e agli oli; anti-invecchiamento.
• Opzioni di tensione: 220 V, 380 V. Opzioni di potenza: 3 kW, 4,5 kW, 6 kW, 8 kW.
• Acciaio inossidabile SUS304 per buona conducibilità termica, isolamento e lunga durata.

Norma antideflagrante

• Marcatura dIIBT4: adatta all'uso in luoghi di Classe IIB e gruppi di gas con temperatura di accensione T4.
• Progettazione antideflagrante (GB3836.2) che isola le sorgenti di innesco.
• Classificazione degli apparecchi elettrici antideflagranti suddivisa per MESG o MICR in IIA, IIB, IIC.
• Gruppi di temperatura di accensione dei gas: T1–T6; T4 corrisponde a temperatura di accensione tra 135°C e 200°C.

Evaporatore rotante a vuoto grande capacità — Specifiche (tabella)
Model | RE-LA-5Ex | RE-LA-10Ex | RE-LA-20Ex | RE-LA-50Ex
Capacità pallone rotante | 5 L | 10 L | 20 L | 50 L
Diametro flangia | Φ50 mm | Φ95 mm | Φ125 mm | Φ125 mm
Capacità recipiente di raccolta | 3 L | 5 L | 10 L | 20 L
Controllo rotazione | Conversione di frequenza stepless (tutti i modelli)
Velocità di rotazione | 10 ~ 140 r/min | 10 ~ 130 r/min | 10 ~ 130 r/min | 10 ~ 110 r/min
Potenza motore rotante (W) | 40 W | 90 W | 180 W | 370 W
Classe antideflagrante | ExdIIBT4 | ExdIIBT4 | ExdIIBT4 | ExdIIBT4
Tubo di condensazione | Doppia serpentina verticale | Verticale, raffreddamento principale + ausiliario, circuito a tre vie ad alta efficienza (modelli maggiori) | Verticale, principale + ausiliario | Verticale, principale + ausiliario
Vasca acqua | Vasca in acciaio inox SS304 con strato di rivestimento (tutti i modelli)
Intervallo temp. | Display LCD digitale, TA ~ 99°C ±1°C (standard); opzione fino a 180°C
Grado di vuoto | 399.9 Pa (sotto 3 mmHg)
Tenuta del vuoto | Doppia tenuta Teflon (PTFE) + gomma fluorurata
Capacità evaporativa | RE-LA-5Ex: Acqua ≥ 2 L/h; Alcol ≥ 5.4 L/h | RE-LA-10Ex: Acqua ≥ 3.2 L/h; Alcol ≥ 8.6 L/h | RE-LA-20Ex: Acqua ≥ 5 L/h; Alcol ≥ 14.3 L/h | RE-LA-50Ex: Acqua ≥ 9 L/h; Alcol ≥ 19 L/h
Modalità elevazione | Manuale (tutti i modelli)
Corsa elevazione | RE-LA-5Ex: 0 ~ 150 mm | RE-LA-10Ex: 0 ~ 160 mm | RE-LA-20Ex: 0 ~ 190 mm | RE-LA-50Ex: 0 ~ 180 mm
Alimentazione | RE-LA-5Ex & RE-LA-10Ex: 220–240 V/50–60 Hz | RE-LA-20Ex & RE-LA-50Ex: 380 V/50–60 Hz
Potenza (totale) | RE-LA-5Ex: 3.1 kW | RE-LA-10Ex: 3.8 kW | RE-LA-20Ex: 6.3 kW | RE-LA-50Ex: 8.3 kW
Dimensioni unità (mm) | RE-LA-5Ex: 835 × 400 × 1090 | RE-LA-10Ex: 920 × 550 × 1700 | RE-LA-20Ex: 1250 × 600 × 2100 | RE-LA-50Ex: 1320 × 770 × 2140
Dimensioni quadro di controllo (mm) | 500 × 455 × 985 (tipico) / RE-LA-50Ex: 500 × 455 × 985
Peso | RE-LA-5Ex: 118 kg | RE-LA-10Ex: 143 kg | RE-LA-20Ex: 173 kg | RE-LA-50Ex: 200 kg

Immagini incluse (illustrative)
Immagini prodotto e illustrazioni di fabbrica/imballaggio/ricambi sono fornite nella pagina prodotto per riferimento (galleria, applicazione tipica, ricambi, imballaggio, vista di fabbrica).

Specifiche tecniche

• Serie modello: RE-LA Ex Series (RE-LA-5Ex, RE-LA-10Ex, RE-LA-20Ex, RE-LA-50Ex).
• Applicazione: R&S e produzione su piccola scala per i settori biologico, farmaceutico, chimico e alimentare.
• Classe antideflagrante: ExdIIBT4 per motori e sezioni di controllo.
• Sistema di tenuta a vuoto: doppia tenuta Teflon (PTFE) + gomma fluorurata.
• Controllo rotazione: conversione di frequenza, velocità continua, display digitale.
• Display: velocità digitale e temperatura; controllo PID della temperatura.
• Intervallo di temperatura standard: TA a 99°C ±1°C; opzione fino a 180°C per la vasca.
• Capacità di evaporazione (per modello): fino a Acqua 9 L/h / Alcol 19 L/h (modello 50 L).
• Opzioni di alimentazione e potenza di riscaldamento: 220–240 V o 380 V a seconda del modello; potenze fino a 8 kW.
• Materiali: vasca in SUS304; elementi riscaldanti e componenti resistenti alla corrosione.
• Modalità di sollevamento: manuale (opzione sollevamento elettrico disponibile).
