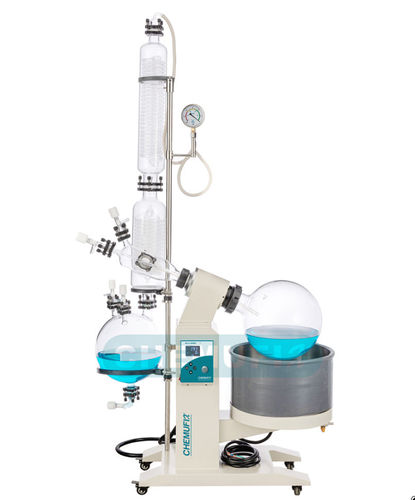

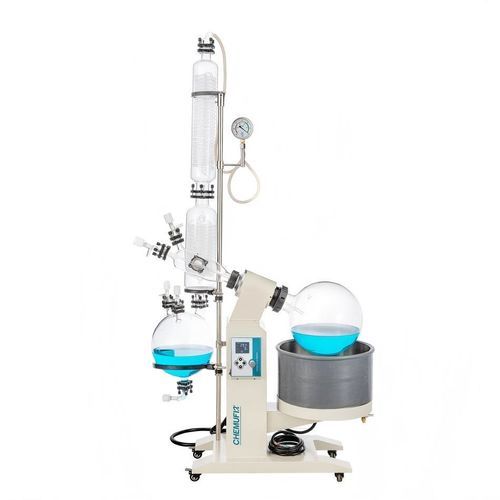

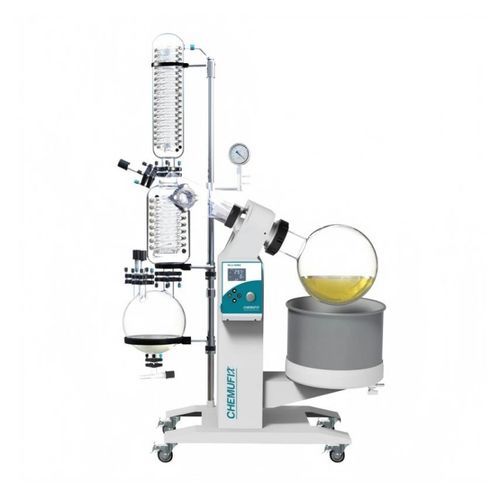

Evaporatore rotativo RE-LA series

da laboratorioper liquidiper solventi

Evaporatore rotante ad alta capacità

Uso
La serie RE-LA è un evaporatore rotante ad alta capacità con pallone rotante di grande diametro e ampia area di evaporazione. Il bagno d'acqua a vuoto con riscaldamento sul bordo rotante migliora l'efficienza di diffusione dell'evaporazione. Adatto per applicazioni su piccola scala in laboratori e produzione nei settori biologico, farmaceutico, chimico e alimentare. Il sistema può essere supportato da pompe per vuoto ad acqua riciclata, pompe a diaframma, pompe a ciclo a bassa temperatura (vuoto), refrigeratori a circolazione, circolatori a temperatura costante e pompe di circolazione del liquido refrigerante a bassa temperatura.

Caratteristiche

• Struttura antideflagrante opzionale.
• Doppia tenuta rotante in Teflon (PTFE) e gomma fluorurata (brevettata) per garantire alto vuoto.
• Sistema di controllo a frequenza variabile avanzato importato e sistema di controllo temperatura preciso e affidabile.
• La valvola di commutazione del vuoto consente la raccolta continua del distillato senza influire sul vuoto del sistema.
• Bagno d'acqua (bagno d'olio opzionale) con sollevamento elettrico; disponibile anche sollevamento manuale; facile da usare.
• Valvola di scarico in PTFE: resistente alla corrosione e non inquinante.
• Set aggiuntivi di vetreria opzionali.

Dati tecnici (tabella)
Model | RE-LA-5 | RE-LA-10 | RE-LA-20 | RE-LA-50
Capacity of Rotary Bottle | 5L | 10L | 20L | 50L
Flanged diameter | Φ50mm | Φ95mm | Φ95mm | Φ125mm
Capacity of Collecting bottle | 3L | 5L | 10L | 20L
Rotary control | Display digitale, conversione di frequenza continua | Display digitale, conversione di frequenza continua | Display digitale, conversione di frequenza continua | Display digitale, conversione di frequenza continua
Rotary speed | 10 a 140 giri/min | 10 a 140 giri/min | 10 a 130 giri/min | 10 a 110 giri/min
Power of rotary motor (W) | 40W | 90W | 120W | 120W
Condensing tube | Tubo a serpentina doppia verticale | Verticale, primario + ausiliario e tripla circolazione ad alta efficienza | Verticale, primario + ausiliario e tripla circolazione ad alta efficienza | Verticale, primario + ausiliario e tripla circolazione ad alta efficienza
Water/Oil bath | Bagno d'acqua in acciaio inox (può essere sostituito con bagno d'olio) | Bagno d'acqua in acciaio inox (può essere sostituito con bagno d'olio) | Bagno d'acqua in acciaio inox (può essere sostituito con bagno d'olio) | Bagno d'acqua in acciaio inox (può essere sostituito con bagno d'olio)
Temperature range | Display digitale, RT~99°C (bagno d'olio RT~180°C) | Display digitale, RT~99°C (bagno d'olio RT~180°C) | Display digitale, RT~99°C (bagno d'olio RT~180°C) | Display digitale, RT~99°C (bagno d'olio RT~180°C)
Vacuum degree | 399.9 Pa (sotto 3 mmHg) | 399.9 Pa (sotto 3 mmHg) | 399.9 Pa (sotto 3 mmHg) | 399.9 Pa (sotto 3 mmHg)
Evaporating capability | Acqua ≥ 2 L/h; Alcool ≥ 4 L/h | Acqua ≥ 2 L/h; Alcool ≥ 4 L/h | Acqua ≥ 3.2 L/h; Alcool ≥ 6.5 L/h | Acqua ≥ 5 L/h; Alcool ≥ 11 L/h / Acqua ≥ 9 L/h; Alcool ≥ 19 L/h (range per modelli maggiori)
Elevating mode | Elettrico | Elettrico | Elettrico (o manuale) | Elettrico & manuale
Elevating stroke | 0~150 mm | 0~150 mm | 0~160 mm | 0~190 mm / 0~230 mm (più grande)
Power supply | 220-240V/50Hz | 220-240V/50Hz | 220-240V/50Hz | 380V/50Hz (per alcune configurazioni)
Power (total) | 2.2 KW | 2.2 KW | 4.8 KW | 6.3 KW / 8.3 KW (modelli maggiori)
Dimensions (mm) | 765L × 400W × 1070H | 920L × 550W × 1700H | 1250L × 600W × 2100H | 1320L × 770W × 2340H

Specifiche tecniche

• Serie: RE-LA Series (modelli: RE-LA-5, RE-LA-10, RE-LA-20, RE-LA-50).
• Capacità del pallone rotante: 5 L / 10 L / 20 L / 50 L (a seconda del modello).
• Capacità del collettore: 3 L / 5 L / 10 L / 20 L (a seconda del modello).
• Diametri della flangia: Φ50 mm (RE-LA-5), Φ95 mm (RE-LA-10/20), Φ125 mm (RE-LA-50).
• Controllo rotante: Display digitale con controllo a conversione di frequenza continuo.
• Intervalli di velocità: fino a 140 giri/min (modelli piccoli) fino a 110 giri/min (modello più grande).
• Potenza motore rotante: da 40 W fino a 120 W (varia secondo modello).
• Progettazione della condensazione: condensatori verticali doppi/serpentina o primario+ausiliario/circolazione ad alta efficienza.
• Bagno: bagno d'acqua in acciaio inox standard; bagno d'olio opzionale (maggiore intervallo di temperatura).
• Intervallo di temperatura: RT a 99°C (opzione bagno d'olio RT a 180°C).
• Capacità di vuoto: fino a ~399.9 Pa (sotto 3 mmHg).
• Capacità di evaporazione (approx.): Acqua 2–9 L/h (dipende dal modello); Alcool superiore (circa 4–19 L/h a seconda del modello).
• Sollevamento: sollevamento elettrico standard; alcuni modelli offrono combinazione elettrica e manuale; corse da 0–150 mm fino a 0–230 mm.
• Alimentazione & consumo: tipicamente 220–240V/50Hz; alcune configurazioni industriali 380V/50Hz; potenza totale da ~2.2 kW fino a ~8.3 kW a seconda del modello.
• Dimensioni: dipendono dal modello (esempi: RE-LA-5: 765×400×1070 mm; RE-LA-10: 920×550×1700 mm; RE-LA-20: 1250×600×2100 mm; RE-LA-50: 1320×770×2340 mm).
• Opzioni & accessori: costruzione antideflagrante, set di vetri aggiuntivi, tipi alternativi di pompe per vuoto, refrigeratori o chillers e altri dispositivi di supporto.
