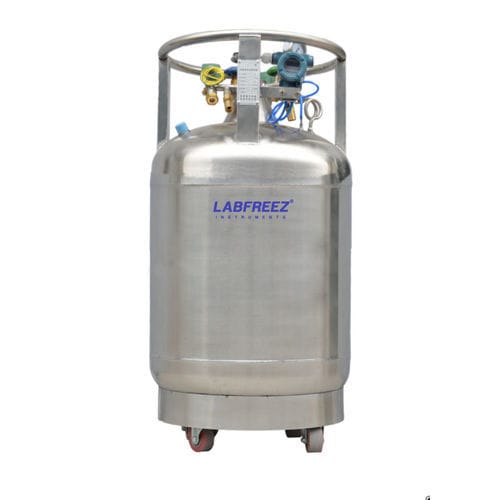

Dewar industriale BNC-F series

da laboratorioper l'industria farmaceuticaper l'industria alimentare

Panoramica
I contenitori per azoto liquido autopressurizzati serie BNC‑F sfruttano l'evaporazione di una piccola quantità di azoto liquido per generare pressione interna, permettendo lo scarico e il trasferimento automatico verso altri contenitori. Progettati per il trasporto e lo stoccaggio dell'azoto liquido e come sorgente fredda per sistemi frigoriferi. La struttura in acciaio inossidabile riduce le perdite per evaporazione. Gli allestimenti standard comprendono valvola di accumulo pressione, valvola liquido, valvola di scarico e manometro; i modelli oltre 200 L sono dotati anche di disco di rottura e silenziatore. Tutti i modelli hanno quattro ruote inferiori per la mobilità. SKU: BNC‑F Series

QUALIFICAZIONE PRODOTTO
Certificato CE; Centro nazionale di supervisione e ispezione della qualità dei contenitori criogenici.

AMBITO DI APPLICAZIONE
Principalmente utilizzati per lo stoccaggio di azoto liquido e per il riempimento di altri contenitori. Applicazioni comuni: industria degli stampi, zootecnia, farmaceutica, semiconduttori, alimentare, chimica a bassa temperatura, aerospaziale, militare e settori affini.

Caratteristiche del prodotto

• Progettazione ergonomica per un uso agevole da parte del personale
• Dotati di valvole criogeniche americane di qualità
• Progettazione speciale del collo per tasso di evaporazione molto basso
• Carrello di movimentazione opzionale per facilitare lo spostamento
• Sistema di monitoraggio opzionale per visualizzare livello e pressione

Specifiche (tabella riepilogativa)
Colonne della tabella mostrate come intestazione seguite dalle righe (righe separate da
):
Modello | Capacità geometrica (L) | Capacità effettiva (L) | Diametro esterno (mm) | Altezza (mm) | Peso vuoto (KG) | Diametro collo (mm) | Tasso di evaporazione giornaliero (%) | Pressione di lavoro standard (Mpa) | Pressione massima di lavoro (Mpa) | Pressione impostazione prima valvola di sicurezza (Mpa) | Pressione impostazione seconda valvola di sicurezza (Mpa) | Campo indicazione manometro (Mpa)
BNC-F5 | 5.5 | 5 | 329 | 510 | 15 | 40 | 3 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F15 | 16.5 | 15 | 404 | 750 | 23 | 40 | 2.5 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F30 | 32 | 30 | 454 | 879 | 32 | 40 | 2.5 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F50 | 55 | 50 | 506 | 991 | 54 | 40 | 2 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F100 | 110 | 100 | 606 | 1185 | 75 | 40 | 1.3 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25

Modelli aggiuntivi (capacità maggiori):
Modello | Capacità geometrica (L) | Capacità effettiva (L) | Diametro esterno (mm) | Altezza (mm) | Peso vuoto (KG) | Diametro collo (mm) | Tasso di evaporazione giornaliero (%) | Pressione di lavoro standard (Mpa) | Pressione massima di lavoro (Mpa) | Pressione impostazione 1a valvola di sicurezza (Mpa) | Pressione impostazione 2a valvola di sicurezza (Mpa) | Pressione lavoro disco di rottura (Mpa) | Campo manometro (Mpa)
BNC-F150 | 165 | 150 | 706 | 1188 | 102 | 40 | 1.3 | 0.05 | 0.09 | 0.099 | 0.15 | — | 0～0.25
BNC-F175 | 185 | 175 | 706 | 1298 | 120 | 40 | 1.2 | 0.05 | 0.09 | 0.099 | 0.15 | — | 0～0.25
BNC-F200 | 220 | 200 | 758 | 1265 | 130 | 40 | 1.2 | 0.05 | 0.09 | 0.099 | 0.15 | 0.47 | 0～0.25
BNC-F300 | 330 | 300 | 857 | 1459 | 202 | 40 | 1.1 | 0.05 | 0.09 | 0.099 | 0.15 | 0.47 | 0～0.25
BNC-F500 | 550 | 500 | 1008 | 1576 | 255 | 40 | 1.1 | 0.05 | 0.09 | 0.099 | 0.15 | 0.47 | 0～0.25

Riepilogo configurazione
Colonne: Modello | Rotella | Tubo di infusione | Indicatore di livello a galleggiante | Misuratore di livello elettrico | Elettrovalvola | Regolatore | Repeaters (notazione: ● Standard, ◎ Opzionale, — Nessuno)
BNC-F5 | ● | ● | ◎ | — | — | — | —
BNC-F15 | ● | ● | ◎ | — | — | — | —
BNC-F30 | ● | ● | ◎ | — | — | — | —
BNC-F50 | ● | ● | ◎ | — | — | — | —
BNC-F100 | ● | ● | ◎ | — | — | — | —
Per varianti maggiori / E / K (es. BNC-F50E, BNC-F100E, BNC-F200E, BNC-F300E, modelli K) sono disponibili elementi aggiuntivi come misuratore di livello elettrico, elettrovalvola, regolatore e repeaters come indicato nella tabella completa (● Standard, ◎ Opzionale, — Nessuno).

Note

• Standard = ●
• Opzionale = ◎
• Nessuno = —
