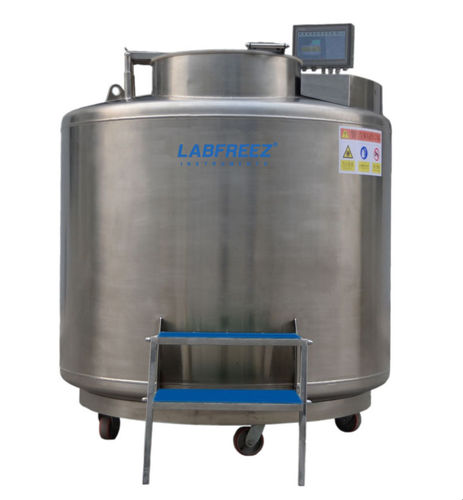

Dewar medico BNC-S series

da laboratorioper campioniper l'industria farmaceutica

Panoramica del prodotto
I serbatoi criogenici Biobank in acciaio inossidabile offrono sistemi automatici, sicuri e affidabili per il congelamento con azoto liquido per la conservazione a lungo termine di campioni biologici. I serbatoi sono dotati di ruote con freno, ampio collo per facilitare l'inserimento e il prelievo di rack e campioni, e consentono lo stoccaggio in fase liquida o vapore. Il sistema di controllo supporta il riempimento automatico di LN2 e il monitoraggio per ottimizzare i costi operativi riducendo il consumo di azoto liquido e massimizzando la capacità di stoccaggio.

Prestazioni e tecnologia
La serie Biobank integra tecnologia avanzata di evacuazione e isolamento adiabatico con alta ritenzione del vuoto per garantire temperature basse uniformi e consumo minimo di LN2. In modalità vapore, la variazione di temperatura nell'area di stoccaggio non supera i 10 °C; la temperatura in cima ai rack può raggiungere −190 °C. Sono supportati accesso rapido, protezione affidabile, riempimento automatico e layout di stoccaggio flessibili.

Ambito di applicazione
Progettato per la conservazione statica a lungo termine di grandi volumi di campioni biologici come cellule staminali, plasma, sperma, embrioni, tessuti e organi in ricerca, banche del sangue, strutture cliniche e biobanche.

Vantaggi del prodotto

• Alta capacità di stoccaggio: Ingombro compatto con elevato volume utile per massimizzare la densità dei campioni e ridurre i costi strutturali.
• Eccellente uniformità della temperatura: Struttura in acciaio inossidabile isolata sottovuoto con alta copertura di vuoto per eccellenti proprietà isolanti.
• Temperatura stabile con coperchio aperto: Progettazione ottimizzata del coperchio e collo stretto che riducono l'evaporazione di LN2; la temperatura interna rimane stabile (non superiore a −150 °C entro 48 ore) anche con aperture prolungate.
• Sistema avanzato di monitoraggio della temperatura: Controllo tramite microprocessore con sonde RTD al platino doppie verticali; visualizzazione in tempo reale con precisione ±1 °C e soglie di allarme configurabili con opzione di silenziamento.
• Riempimento automatico LN2 e monitoraggio del livello: Sensore di pressione differenziale per la visualizzazione del livello in tempo reale; riempimento automatico sicuro controllato da display touch LCD da 10 pollici che mostra temperatura top/bottom, livello e stato operativo.
• Bypass gas caldo: Elimina il gas caldo prima del riempimento liquido in modo che nel serbatoio entri solo azoto liquido, evitando fluttuazioni di temperatura durante il riempimento e riducendo il consumo aggiuntivo di LN2.
• Design orientato all'operatore: Tavolo ausiliario in acciaio inossidabile per appoggiare temporaneamente i rack, gradini pieghevoli per ridurre l'altezza di lavoro e aperture nei vassoi per recuperare campioni caduti accidentalmente.

Specifiche (tabella)
modello | BNC-S1000-VS/PM | BNC-S1800-VS/PM | BNC-S1800-VS/PT | BNC-S1900-VS/PT | 2000-VS/PT | 2100-VS/PT | 2200-VS/PT
Parametri del serbatoio (riga intestazione)
Azoto liquido sul fondo del vassoio (L) | 135 | 320 | 320 | 262 | 262 | 262 | 262
Volume spazio di stoccaggio campioni (L) | 808 | 1445 | 1445 | 1564 | 1658 | 1771 | 1884
Volume geometrico serbatoio (L) | 1072 | 1990 | 1990 | 2105 | 2200 | 2315 | 2429
Volume effettivo serbatoio (L) | 1014 | 1880 | 1880 | 1946 | 2041 | 2156 | 2270
Diametro serbatoio (mm) | 465 | 635 | 635 | 635 | 635 | 635 | 635
Altezza interna effettiva (mm) | 900 | 900 | 900 | 830 | 880 | 940 | 1000
Diametro esterno serbatoio (mm) | 1190 | 1565 | 1565 | 1685 | 1685 | 1685 | 1685
Altezza totale serbatoio (mm) | 1704 | 1883 | 1883 | 1509 | 1559 | 1619 | 1679
Peso serbatoio vuoto (kg) | 495 | 985 | 985 | 860 | 880 | 900 | 920
Altezza operativa serbatoio (mm) | 950 | 1097 | 1097 | 950 | 1000 | 1060 | 1120
Peso a pieno carico (kg) | 1314 | 2504 | 2504 | 2432 | 2529 | 2642 | 2754
Requisito larghezza porta ≥mm | 1210 | 1585 | 1585 | 1705 | 1705 | 1705 | 1705
Tasso di evaporazione giornaliero % | 0.82 | 0.75 | 0.75 | 0.65 | 0.65 | 0.65 | 0.65
Tensione | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC

Capacità ed esempi di stoccaggio (righe selezionate)
Quantità massima di tubi crioconservazione 0,5 ml (capacità High Security Straw) | 66000 | 117000 | 126500 | 143450 | 151000 | 158550 | 173650
Numero di rack 5×5 0,5ml | 4 | 18 | 13 | 14 | 14 | 14 | 14
Numero di rack 10×10 0,5ml | 32 | 54 | 60 | 72 | 72 | 72 | 72
Quantità di cryobox 5×5 0,5ml | 80 | 360 | 260 | 266 | 280 | 294 | 322
Quantità di cryobox 10×10 0,5ml | 640 | 1080 | 1200 | 1368 | 1440 | 1512 | 1656
Strati di rack 0,5ml | 20 | 20 | 20 | 19 | 20 | 21 | 23

Note
Le tabelle di specifiche includono righe più dettagliate (dimensioni rack, dimensioni cryobox, capacità per fiale/pailles 0,25 ml/0,5 ml/2 ml/5 ml, conteggio e stratificazione dei canister). Consultare la tabella completa per capacità e dimensioni per modello.

Specifiche tecniche

• Serie: BNC-S (modelli mostrati: BNC-S1000-VS/PM fino a 2200-VS/PT).
• Intervallo volume effettivo serbatoio: ~1014 L a 2270 L (dipende dal modello).
• Intervallo volume spazio stoccaggio: ~808 L a 1884 L.
• Esempi capacità vassoio inferiore LN2: 135 L a 320 L a seconda del modello.
• Costruzione in acciaio inossidabile isolata sottovuoto con alta ritenzione del vuoto e isolamento adiabatico.
• Monitoraggio temperatura top/bottom con RTD platino doppio verticale; precisione ±1 °C; display touch LCD da 10 pollici.
• Riempimento automatico LN2 e monitoraggio del livello tramite pressione differenziale; bypass gas caldo per un riempimento stabile.
• Tasso di evaporazione giornaliero LN2 (valori indicativi): 0.65%–0.82% a seconda del modello.
• Tensione: 220 VAC alimentazione con interfaccia di controllo 24 VDC.
• Esempi di stoccaggio: capacità dipendenti dal modello per pailles da 0,5 ml e vari formati di fiale come dettagliato in tabella (fino a ~919.548 pailles in base alla configurazione).
