Granulometro ottico PA-2000BI

tramite analisi d'immagine dinamicaper analisi di immagini staticaper l'industria agroalimentare

Panoramica del prodotto

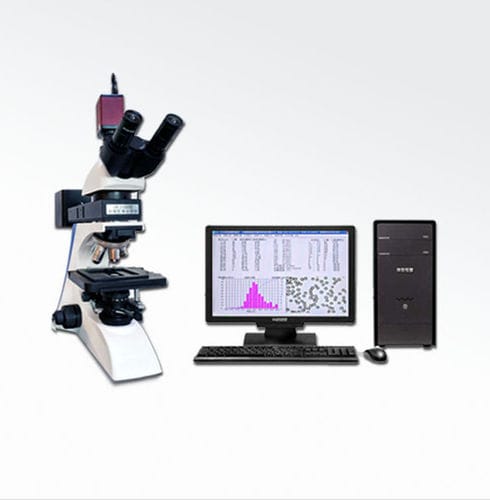

Il PA-2000BI è un sistema di analisi delle immagini che comprende microscopio ottico, telecamera CCD digitale, software dedicato di elaborazione e analisi immagini, PC e stampante. Consente la visualizzazione morfologica e la caratterizzazione quantitativa delle polveri per integrare l'analisi laser della dimensione delle particelle e migliorare il controllo qualità e processo.

Principio del test per immagini delle particelle
Le particelle vengono acquisite sul sensore; ogni pixel rappresenta una dimensione definita. Rilevando i contorni e conteggiando i pixel per particella, il sistema calcola il diametro equivalente di area, il rapporto di aspetto e la circolarità di ogni particella, aggregando poi i risultati per ottenere le distribuzioni di dimensione e forma.

Processo principale di analisi delle immagini
Il campione viene ingrandito dal microscopio e ripreso dalla telecamera. Le immagini vengono trasferite al computer dove il software identifica le particelle e calcola numero, area, perimetro, diametro, volume e parametri morfologici. L'output include distribuzioni di rapporto di aspetto, circolarità, distribuzione dimensionale e metriche statistiche come D10, D50, D90, D97, dimensione media e area superficiale.

Ambiti di applicazione

• Polveri minerali: diamante, carburo di silicio, wollastonite, quarzo, solfato di bario, grafite, carburo di boro, corindone bianco, ossido di cerio, polveri metalliche.
• Materiali per batterie e avanzati: litio cobaltato, polveri di carbonio, polveri metalliche.
• Altri materiali: perle di vetro, cemento, prodotti farmaceutici, ingredienti alimentari, pigmenti, polveri, formulazioni di pesticidi, catalizzatori, slurry e varie polveri.
• Può essere utilizzato per verificare o integrare altri metodi di prova granulometrica.

Parametri tecnici
Modello: PA-2000BI
Elementi di analisi: distribuzione dimensionale, distribuzione del rapporto di aspetto, distribuzione di circolarità, ecc.
Intervallo di prova: 0,5–3000 μm
Ingrandimento massimo: 4000×
Risoluzione massima: 0,1 μm
Microscopio: trasmissione/riflesso (opzioni: domestico / metallografico / importato)
Telecamera digitale (CCD): 3MP / 5MP
Oculari: 10X, 16X
Obiettivi: 5X, 10X, 20X, 50X, 100X
Scala: 10 μm
Sistema operativo software: Windows 7 32-bit
Interfaccia: USB ad alta velocità

Output del report

• Dopo l'elaborazione delle immagini, il sistema conta automaticamente le particelle e fornisce area, perimetro, volume, diametro, distribuzione di circolarità, distribuzione del rapporto di aspetto, distribuzione dimensionale e valori caratteristici come D10, D50, D90, D97, dimensione media e area superficiale.
• Il report può includere una miniatura a colori del campione; l'intestazione può contenere nome del campione, unità di prova e mezzo di dispersione. Sono disponibili più formati di report.

caratteristiche / specifiche tecniche

• Modello: PA-2000BI
• Intervallo di prova: 0,5–3000 μm
• Ingrandimento max: 4000×
• Risoluzione max: 0,1 μm
• Opzioni microscopio: trasmissione/riflesso (domestico / metallografico / importato)
• Telecamera CCD: 3MP o 5MP
• Oculari: 10X, 16X
• Obiettivi: 5X, 10X, 20X, 50X, 100X
• Scala: 10 μm
• Sistema software: Windows 7 32-bit
• Interfaccia: USB ad alta velocità
