Granulometro ottico PA-2000AI

tramite analisi d'immagine dinamicaper analisi di immagini staticaper l'industria farmaceutica

Descrizione

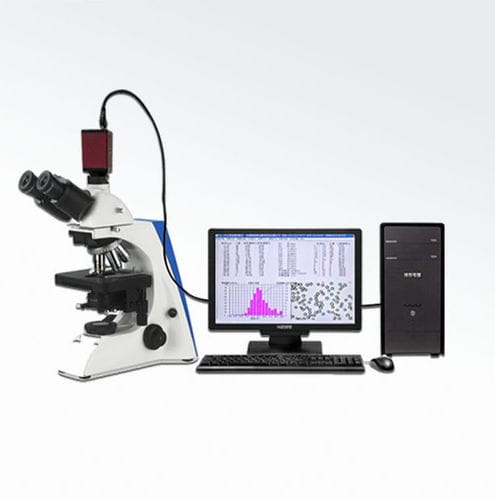

Il sistema di analisi delle immagini PA-2000AI comprende un microscopio ottico, una videocamera CCD digitale, software di elaborazione e analisi delle immagini, computer, stampante e accessori. Visualizza dimensione e morfologia delle particelle di polveri e sospensioni, consentendo un controllo qualità più preciso rispetto alla diffrazione laser per particelle di forma irregolare.

Principio del test per immagini delle particelle:
Le particelle vengono formate su un sensore; ogni pixel ha una dimensione definita. Contando le particelle e i pixel per particella il sistema calcola il diametro equivalente ad area e il rapporto d'aspetto di ciascuna particella, quindi aggrega i risultati per ottenere le distribuzioni di dimensione e forma.

Processo principale di analisi delle immagini:
Il campione viene ingrandito e immaginato dal microscopio; le immagini morfologiche ad alta risoluzione catturate dalla videocamera vengono trasferite al computer. Il software proprietario calcola numero, area, perimetro, diametro, volume, rapporto d'aspetto, arrotondamento e dati di distribuzione. Vengono prodotti grafici e immagini per D10, D50, D90, D97, dimensione media e area superficiale.

Ambiti di applicazione

• Diamante
• Carburo di silicio
• Wollastonite
• Polvere di quarzo
• Solfato di bario
• Grafite
• Cobalto di litio
• Carburo di boro
• Corindone bianco
• Ossido di cerio
• Polvere di mica
• Polvere di carbonio
• Polvere metallica
• Altre polveri minerali
• Varie polveri o sospensioni come sfere di vetro, cemento, farmaci, alimenti, pigmenti, polveri, pesticidi, catalizzatori, ecc.

Parametri tecnici

• Modello: PA-2000AI
• Elementi di analisi: distribuzione dimensionale, distribuzione del rapporto d'aspetto, distribuzione di circolarità
• Campo di prova: 0,5 ~ 3000 μm
• Ingrandimento massimo: 4000×
• Risoluzione massima: 0,1 μm
• Microscopio: microscopio a trasmissione (opzioni: nazionale / metalografico / importato)
• Fotocamera digitale (CCD): 3MP / 5MP
• Oculari: 10X, 16X
• Obiettivi: 4X, 10X, 20X, 40X, 100X
• Scala: 10 μm
• Interfaccia: USB per trasmissione stabile e ad alta velocità

Output rapporto
Dopo l'elaborazione delle immagini il software fornisce automaticamente conteggi e dati morfologici (area, perimetro, volume, diametro), distribuzioni (circolarità, rapporto d'aspetto, dimensione delle particelle) e valori caratteristici (D10, D50, D90, D97, dimensione media, area superficiale). I rapporti possono includere miniatura a colori del campione e intestazioni con nome del campione, unità di prova e mezzo di dispersione. Sono disponibili più formati di rapporto.

Note
Il sistema può anche essere impiegato per verificare altri metodi di prova granulometrica.
