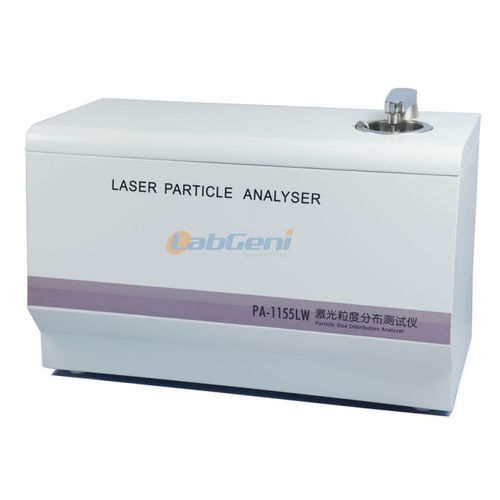

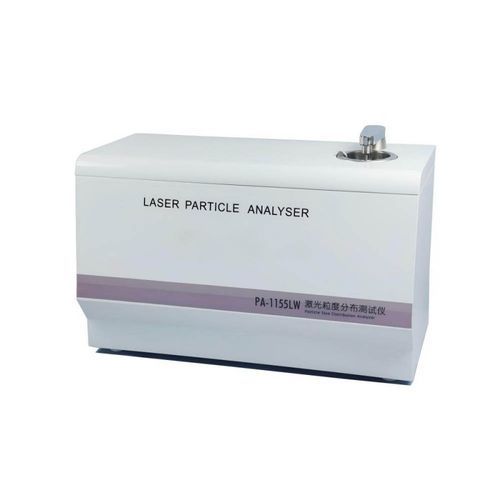

Granulometro laser PA-1155LW

per diffrazione laserper diffrazione laserper l'industria agroalimentare

Descrizione
Il PA-1155LW è un analizzatore automatico della distribuzione granulometrica mediante laser, progettato per misure in metodo umido. Lo strumento integra l'allineamento ottico controllato dal computer, la calibrazione a zero e la gestione campione completamente automatizzata inclusa dispersione ultrasonica, agitazione meccanica, campionamento ciclico in zona di misura e pulizia automatica. Il tempo di analisi tipico è inferiore a 2 minuti per campione; i risultati vengono registrati, salvati e stampati tramite software.

Campo di applicazione
Polveri di molibdeno, magnesio, zinco, alluminio; carbonato di litio, carbonato di stronzio; nero di silice bianco, wollastonite, bentonite, silicato di zirconio; carbonato di calcio, talco, caolino; rivestimenti, cemento, alimenti, pesticidi, terre rare, catalizzatori, agenti schiumogeni, mica, abrasivi, cariche, grafite, pigmenti, prodotti farmaceutici, chimica, elettronica, cartaria, metallurgia, ceramica e altri settori per prove di distribuzione granulometrica su polveri solide o emulsioni.

Caratteristiche dello strumento

• Sistema completamente integrato: ottica, elettronica, cella campione, disperditore ultrasonico, agitatore meccanico, circolazione e pulizia automatica sotto controllo computerizzato.
• Dispersore ultrasonico e agitatore integrati riducono il tempo di permanenza nelle tubazioni, evitando riagglomerazione e migliorando ripetibilità e stabilità a livelli comparabili agli strumenti internazionali.
• Design compatto che integra unità di misura e sistema di campionamento per un uso e una manutenzione semplificati; progetto anti-interferenze elettriche che incrementa l'affidabilità.
• Trasmissione dati seriale per collegamento semplice a laptop e PC per formare un sistema di prova granulometrica.
• Software con interfaccia in inglese e cinese. Il processo automatizzato (selezione parametri, centraggio, misura del fondo, regolazione concentrazione, acquisizione del segnale, analisi, report e pulizia) si avvia con il comando "Auto Test".
• Il rapporto include distribuzioni cumulative e per intervallo, istogrammi e indicatori come D10, D50, D90, D97 e dimensione media.
• Modalità di prova preimpostabili per memorizzare parametri ottimali (indice di rifrazione, modalità di distribuzione, concentrazione, tempo ultrasonico, tempo di campionamento, frequenza di ciclo, tempo di pulizia) e ottenere risultati riproducibili.
• Progettazione robusta: resistente agli urti, alla polvere e all'umidità per trasporto e funzionamento in ambienti gravosi.

Prestazioni
Campo di misura: 0,1 µm – 155 µm
Principio: scattering e diffrazione (teoria di Mie) con algoritmi proprietari
Metodo di campionamento: metodo umido; generatore ultrasonico integrato 50W
Sistema di campionamento: campionamento ciclico; volume cella di dispersione 500 mL
Ripetibilità: errore di ripetibilità D50 < 1% (materiale standard nazionale)
Tempo di prova: < 2 minuti per campione
Laser: laser a semiconduttore 635 nm, 3 mW, vita utile > 70.000 h, Classe 1
Ambiente operativo: 5–35 °C; umidità <85%
Interfaccia: porta seriale RS232
Software: Windows (supporta inglese e cinese; indicato XP/7 32-bit)
Consumo: ≈300 W totale
Alimentazione: AC 220V ±10% 50Hz
Dimensioni (L×W×H): 740 × 340 × 460 mm; Peso ≈ 65 kg

Parametri principali (tabella)
Modello: PA-1155LW
Principio di prova: scattering / teoria di Mie e software di analisi proprietario
Campo di misura: 0,1 µm – 155 µm
Precisione di misura: errore di ripetibilità <1% (materiale standard nazionale)
Tempo di misura: <2 minuti per campione
Metodo di campionamento: metodo umido; potenza ultrasonica 50W
Cellula di rilevamento: vetro ottico 60 mm × 60 mm
Cellula di dispersione: 500 mL, acciaio inossidabile 304
Percorso ottico: sistema ottico Fourier invertito; percorso parallelo conforme a ISO13320 / ISO13321
Rilevatore: 48 livelli multi-rilevatori
Sorgente: laser a semiconduttore importato 635 nm, 3 mW, vita >70.000 h, Classe 1
Ultrasuoni: integrati 60W; tempo di dispersione, agitazione e tempo di ciclo regolabili
Report: dati e grafici di distribuzione granulometrica; D10, D50, D75, D84, D90, D97, dimensione media e superficie specifica disponibili
Alimentazione: AC220V ±10% 50Hz

Configurazione

• 1 × Analizzatore di particelle laser PA-1155LW — 1 postazione — con disperditore ultrasonico, agitatore e sistema di circolazione
• 1 × Software di analisi granulometrica
• 1 × Manuale di istruzioni
• 1 × Rapporto di collaudo di fabbrica
• 1 × Certificato di prova
• 1 × Certificato di conformità
• 1 × Cavo di alimentazione
• 1 × Cavo di comunicazione dedicato
• 1 × Cacciavite
• 3 × Tubi a loop (di ricambio)
• 1 × Valvola di ingresso
• 1 × Tubo di ingresso acqua
• 1 × Tubo di scarico
• 1 × Panno (di ricambio)
• 1 × Guarnizione (di ricambio)
• 1 × Disperdente (bottiglia)
• 1 × Campione approvato
• 1 × Fusibile (di ricambio)
• 1 × Cucchiaino per campionamento

Specifiche tecniche

• Campo di misura: 0,1 µm – 155 µm
• Principio: scattering / teoria di Mie con software proprietario
• Campionamento: metodo umido; ultrasuoni integrati 50W e agitazione meccanica; campionamento ciclico
• Cellula di dispersione: 500 mL, acciaio inox 304
• Cellula di rilevamento: vetro ottico 60 mm × 60 mm
• Rilevatore: 48 livelli
• Laser: 635 nm, 3 mW, >70.000 h, Classe 1
• Ripetibilità: D50 <1% (standard nazionale)
• Tempo di prova: <2 minuti per campione
• Ambiente software: Windows (inglese/cinese supportati)
• Interfaccia: RS232
• Alimentazione: AC 220V ±10% 50Hz; ≈300W
• Dimensioni: 740 × 340 × 460 mm; Peso ≈ 65 kg
• Progetto: sistema integrato di misura e campionamento con centraggio e pulizia automatici; antishock/antipolvere/antiumidità
