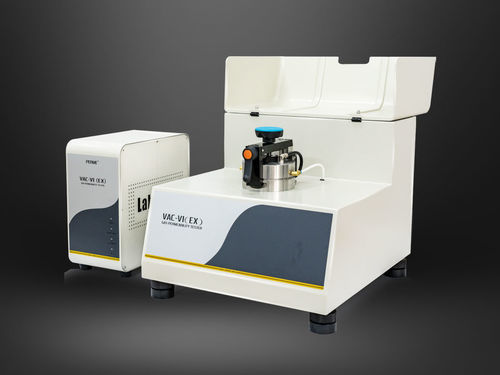

Tester di permeabilità VAC-V1 (EX)

di permeabilità ai gasdi tasso di trasmissionedel tasso di trasmissione di ossigeno

Panoramica
VAC-V1 (EX) è uno strumento di laboratorio per la misura della permeabilità ai gas basato sul metodo della differenza di pressione. Permette la determinazione professionale della velocità di trasmissione dei gas, del coefficiente di solubilità, del coefficiente di diffusione e del coefficiente di permeabilità per film, film compositi, materiali ad alta barriera, lastre e fogli a diverse temperature. Supporta gas comuni e gas infiammabili, esplosivi o tossici in condizioni controllate.

Caratteristiche

• Architettura split-control che separa il mainframe dal modulo di controllo per una maggiore sicurezza operativa durante i test.
• Progettato per prove con gas infiammabili, esplosivi o tossici.
• Determinazione simultanea di velocità di trasmissione del gas, coefficiente di permeabilità, solubilità e diffusione.
• Controllore di temperatura a circolazione liquida ad ampio intervallo e alta precisione (5℃–95℃, ±0.1℃).
• Due modalità di valutazione del processo di prova: Modalità Proporzionale e Modalità Fuzzy per elaborazione dati flessibile.
• Intervallo di prova espandibile per materiali ad alta permeabilità.
• Adattamento dei dati in funzione della temperatura per ottenere risultati in condizioni estreme o variate.
• Controllo PC per sequenze di prova automatizzate e gestione dei dati.
• Film di riferimento per calibrazione rapida e risultati tracciabili.
• Porta RS232 e compatibilità con Lystem™ Lab Data Sharing System per gestione centralizzata dei risultati.

Principio
Metodo a pressione differenziale: il campione precondizionato viene bloccato tra una camera ad alta pressione e una a bassa pressione (vuoto). La camera inferiore viene evacuata e isolata; il gas di prova viene immesso nella camera superiore a pressione impostata, creando una differenza di pressione costante. Il gas permea dal lato ad alta pressione verso il lato a bassa pressione; il monitoraggio delle variazioni di pressione nella camera inferiore fornisce i dati di permeabilità.

Norme
Conforme a norme nazionali e internazionali: ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003.

Applicazioni

• Film: film plastici, film compositi plastici, film carta-plastica, film coestrusi, film alluminizzati, fogli di alluminio e film compositi con alluminio.
• Lastre: materie plastiche tecniche, gomma, materiali da costruzione (es. PP, PVC, PVDC).
• Vari gas: O2, CO2, N2, aria, He, H2 (gas forniti dall'utente).
• Gas pericolosi: prove di permeabilità per gas infiammabili, esplosivi o tossici.
• Film biodegradabili: ad es. film a base di amido.
• Materiali aerospaziali: test di permeabilità all'elio per sacche e componenti gonfiabili.
• Carta e cartone: carta alluminizzata, fogli Tetra Pak, contenitori di carta usa e getta.
• Rivestimenti: film di vernice e rivestimenti su substrati.
• Tessuti e materiali in fibra di vetro: tele rivestite in Teflon, tessuti di saldatura, carte in fibra di vetro.
• Tubi cosmetici: tubi alluminio-plastica, tubi dentifricio, ecc.
• Lastre in gomma: materiali per pneumatici, ecc.

Configurazione

• Standard: mainframe, controllore termostatico (liquido), PC, software professionale, campionatore professionale, grasso per vuoto, carta filtro quantitativa rapida, pompa per vuoto.
• Opzionale: lame per campionamento, grasso per vuoto aggiuntivo, olio per pompa del vuoto, carta filtro di ricambio.
• Nota: ingresso gas = tubo PU Φ6 mm. Fonti di gas e acqua distillata fornite dall'utente.

Specifiche tecniche

• Intervallo di prova (film): 0.05 ~ 50,000 cm3/m2·24h·0.1MPa (standard); limite superiore ≥ 500,000 cm3/m2·24h·0.1MPa (esteso).
• Numero di campioni: 1.
• Risoluzione vuoto: 0.1 Pa.
• Grado di vuoto della camera di prova: <10 Pa.
• Intervallo di temperatura: 5℃ ～ 95℃ ; precisione ±0.1℃.
• Dimensione campione: Φ97 mm ; area di prova: 38.48 cm2 (Φ70 mm).
• Gas di prova: H2, O2, N2, CO2 (forniti dall'utente).
• Pressione di prova: 10 kPa ~ 200 kPa.
• Pressione di alimentazione gas: 0.5 MPa ~ 0.6 MPa.
• Dimensione porta: Φ6 mm tubo PU.
• Dimensioni (L×W×H): 500 × 575 × 450 mm.
• Alimentazione: 220 VAC 50 Hz.
• Peso netto: 50 kg.
