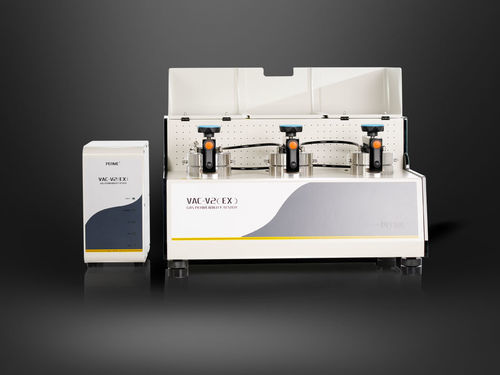

Tester di permeabilità VAC-V2 (EX)-H

di tasso di trasmissionedel tasso di trasmissione di ossigenoper film

Panoramica
Il VAC-V2 (EX)-H è un misuratore di permeabilità ai gas basato sul metodo a pressione differenziale, progettato per misurare la velocità di trasmissione dei gas e i coefficienti correlati per gas comuni e pericolosi. È adatto per film plastici, film compositi, materiali ad alta barriera, lastre e fogli di alluminio a diverse temperature.

Tecnologia professionale

• Architettura di controllo separata che divide unità principale e modulo di controllo per maggiore sicurezza operativa.
• Progettato per testare la permeazione di gas infiammabili, esplosivi o tossici in condizioni controllate.
• Esegue prove di permeabilità a pressione normale e ad alta pressione.
• Tre celle di prova indipendenti permettono di testare simultaneamente tre campioni identici o diversi.
• Determinazione simultanea di velocità di trasmissione del gas, coefficiente di permeabilità, coefficiente di solubilità e coefficiente di diffusione.
• Termostato a circolazione di liquido ad alta precisione e ampia gamma per prove a diverse temperature (5℃–95℃, ±0.1℃).
• Due modalità di giudizio del processo di prova: Proporzionale e Fuzzy.
• Controllo PC con automazione, registrazione dati e porta RS232; compatibile con Lystem™ per gestione dei dati di laboratorio.
• Film di riferimento disponibile per calibrazione rapida e verifica dei risultati.

Principio di prova
Il campione precondizionato viene montato tra la camera superiore e quella inferiore. La camera inferiore viene evacuata e il sistema raggiunge il vuoto impostato. Dopo aver sigillato la camera inferiore, il gas di prova viene immesso nella camera ad alta pressione per stabilire una differenza di pressione costante e regolabile. Il gas permea dal lato ad alta pressione a quello a bassa pressione; i parametri di permeabilità sono calcolati monitorando le variazioni di pressione nella camera inferiore.

Normative

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Applicazioni

• Base – Film: Film plastici, film compositi, laminati carta-plastica, film coestrusi, film metallizzati e compositi con alluminio.
• Base – Lastre: Plastiche ingegneristiche, lastre in gomma, pannelli per materiali da costruzione (es. PP, PVC, PVDC).
• Estese – Vari gas: Prove per O2, CO2, N2, aria, He, H2, ecc.
• Estese – Gas pericolosi: Prove di permeabilità per gas infiammabili, esplosivi o tossici.
• Estese – Materiali speciali: Film biodegradabili, materiali aerospaziali (es. test di elio), carta e cartone composito, substrati verniciati, tessuti/carta in fibra di vetro, lastre per tubi cosmetici, lastre in gomma.

Configurazioni

• Standard: Unit principale, regolatore termostatico a circolazione, software professionale, prelevatore speciale, grasso per vuoto, carta filtro quantitativa rapida, pompa a vuoto (ingresso).
• Opzionali: Lama per campionamento, grasso per vuoto aggiuntivo, olio per pompa a vuoto, carta filtro quantitativa rapida.
• Nota: L'ingresso dell'alimentazione di gas è un tubo metallico 1/8"; le sorgenti di gas devono essere fornite dall'utente.

Specifiche tecniche

• Intervallo di prova (pressione standard 0.1 MPa): 0,05–50.000 cm3/m2·24h·0.1MPa
• Intervallo di prova (alta pressione 0.1 MPa): 0,05–1.000 cm3/m2·24h·0.1MPa
• Numero di campioni: 3 (dati indipendenti)
• Risoluzione del vuoto: 0,1 Pa
• Grado di vuoto della camera di prova: <10 Pa
• Intervallo di temperatura: 5℃–95℃; accuratezza ±0.1℃
• Dimensione campione: Φ50 mm; area di prova: 5 cm2
• Gas di prova: H2, O2, N2, CO2 (non forniti)
• Pressione di prova: 100 kPa–3000 kPa
• Pressione di alimentazione gas: 0.5 MPa–0.6 MPa
• Dimensione porta: tubo metallico 1/8"
• Dimensioni: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Alimentazione: 220 VAC 50 Hz
• Peso netto: 88 kg
