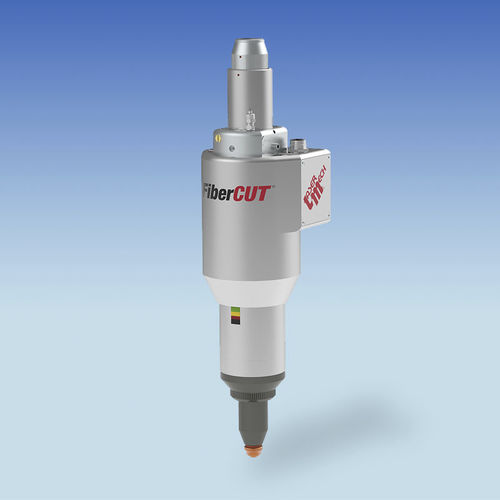

Testa di taglio laser a fibra FiberCUT® ST

2 assiper robotper taglio di tubi e profilati

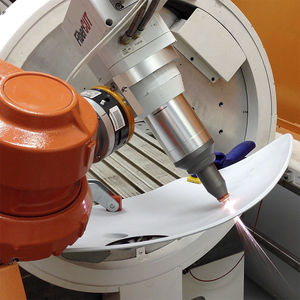

La testa di lavorazione laser FiberCUT® Straight (ST) di Laser Mechanisms collima e mette a fuoco un fascio laser in fibra e lo dirige insieme al gas di taglio attraverso il suo ugello per un taglio ottimale del metallo. L'ugello di FiberCUT® ST rileva anche la distanza necessaria della punta dal pezzo da tagliare e la mantiene automaticamente grazie al sistema di azionamento dell'asse z interno. Il vetro di copertura della testa protegge la lente di taglio dai detriti del processo. - Taglio tridimensionale con laser ad accoppiamento di fibre per robot da 16 kg - La massa mobile ridotta riduce al minimo il trasferimento dell'inerzia al braccio di supporto del robot - Il sistema interno di rilevamento dell'altezza a basso rumore è insensibile al plasma di taglio o ai detriti di perforazione - Regolazione della messa a fuoco della punta della lente Z - Funziona con tutti i principali sistemi laser a fibra fino a 4 kW - Il sistema completo è composto da testa di taglio, collimatore a fibra e azionamento lineare con misurazione della posizione - Sistema di azionamento dell'asse z azionato da camme con protezione dagli urti assiali - Tutti i cablaggi e le linee del gas di assistenza sono collegati internamente, per evitare costose interruzioni e rotture - Il cassetto a cartuccia consente un accesso rapido e semplice al vetro di copertura - Fornisce segnali di errore in caso di collisione, sovratemperatura e superamento del range operativo - temperatura e superamento del campo operativo - Percorso del fascio sigillato - Progettato per il difficile ambiente di fabbrica TESTA DI TAGLIO Potenza nominale: fino a 4 kW Obiettivo di messa a fuoco (lunghezza focale): 75 mm, 100 mm, 125 mm, 150 mm Lente di messa a fuoco (diametro): 28 mm Apertura libera: 25 mm Punta dell'ugello (varie forme): 1.da 0 mm a 2,5 mm Pressione del gas di assistenza: fino a 20 BAR Peso: 3,5 kg Altezza (centro della corsa): 182 mm Corsa della slitta: ±15 mm Velocità massima di traslazione: 175 mm/sec. Velocità di traslazione: 175 mm/sec. Intervallo di distanza (1 mm consigliato): 0.5 mm a 2,0 mm
