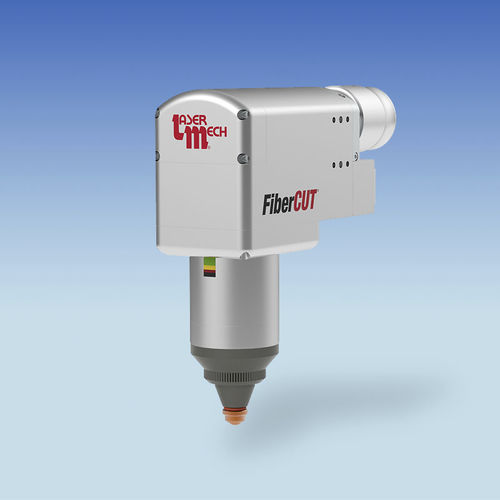

Testa di taglio laser a fibra FiberCUT® RAc

2 assiper robotper taglio di tubi e profilati

La testa di lavorazione laser FiberCUT® Right Angle, Compact (RAc) di Laser Mechanisms collima e mette a fuoco un raggio laser in fibra e lo dirige insieme al gas di taglio attraverso il suo ugello per un taglio ottimale del metallo. L'ugello di FiberCUT® RAc rileva anche la distanza necessaria della punta dal pezzo da tagliare e la mantiene automaticamente grazie al sistema di azionamento dell'asse z interno. Il vetro di copertura della testa protegge la lente di taglio dai detriti del processo. - Taglio tridimensionale con laser ad accoppiamento di fibre per robot da 16 kg - La massa mobile ridotta riduce al minimo il trasferimento dell'inerzia al braccio di supporto del robot - L'ingresso ad angolo retto di tutte le connessioni, compresa la fibra, consente un accesso stretto alle parti, un facile passaggio dei cavi e una riduzione delle sollecitazioni sulla fibra in ingresso - Quasi il 30% più piccolo e più leggero dell'originale FiberCUT® RA - Il sistema di rilevamento dell'altezza interno, a basso rumore, è insensibile al plasma di taglio o ai detriti di perforazione - Regolazione della messa a fuoco della lente Z sulla punta - Regolazione del centraggio del fascio X-Y da punta a punta - Funziona con tutti i principali sistemi laser a fibra fino a 4 kW - Il sistema completo è composto da testa di taglio, collimatore in fibra e azionamento lineare con misurazione della posizione - Sistema di azionamento dell'asse z azionato da camme con protezione dagli urti assiali - Tutti i cablaggi e le linee del gas di assistenza sono collegati internamente, per evitare costose interruzioni e rotture - Il cassetto a cartuccia consente un accesso rapido e semplice al vetro di copertura - Fornisce segnali di errore in caso di collisione, sovratemperatura e superamento del range operativo - temperatura e superamento del campo operativo - Percorso del fascio sigillato - Progettato per il difficile ambiente di fabbrica - Disponibile con rilevamento integrato dei proiettili, che potenzialmente elimina la necessità di un'apparecchiatura di rilevamento post-taglio
