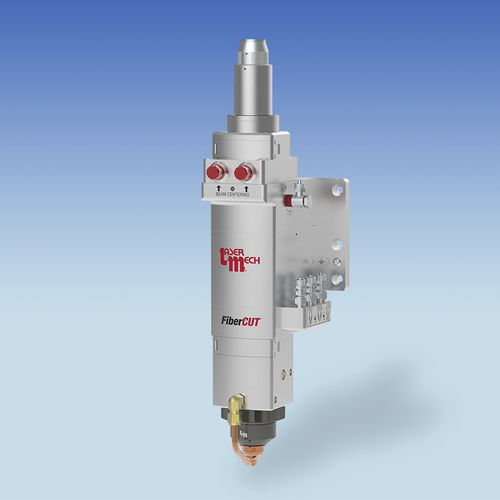

Testa di taglio laser a fibra FiberCUT® 2D

2 assi2Dper robot

La testa di lavorazione FiberCUT® 2D di Laser Mechanisms offre prestazioni all'avanguardia per sistemi flatbed fino a 10 kW. Dotata di messa a fuoco automatica e programmabile con 25 mm di corsa, FiberCUT® 2D è un progetto completamente sigillato e spurgato che riduce al minimo la possibilità di contaminazione interna. FiberCUT® 2D si spinge oltre con due vetri di copertura: uno sotto la lente di messa a fuoco e un secondo sotto la fibra per proteggere le ottiche del collimatore. Inoltre, gli sportelli di accesso sigillati impediscono la contaminazione durante la manutenzione dei vetri di copertura. - Monitoraggio interno del processo per rilevare la perforazione e la perdita di taglio - Sensori interni per determinare le condizioni di tutte le ottiche - Raffreddamento dell'ugello e soffio d'aria standard - Nessun cavo esposto che si possa impigliare o rompere - Peso ridotto a meno di 7 kg - Tecnologia brevettata Laser Mech® per il rilevamento dell'altezza TESTA DI TAGLIO Potenza nominale: fino a 10 kW Obiettivo di messa a fuoco (lunghezza focale): 125 mm, 150 mm, 200 mm, 250 mm Apertura libera: 35 mm Orifizi degli ugelli: 0.da 5 mm a 4 mm Stili di ugelli: Orifizio singolo, doppio, doccia multiforo, personalizzato Pressione del gas di assistenza: fino a 20 BAR Regolazione del punto focale rispetto all'ugello: da -14 mm a +11 mm Peso: ~6,6 kg COLLIMATORE LASER MECH Lunghezze focali: 60 mm, 100 mm, 120 mm Apertura libera: 35 mm Connessioni in fibra (altre disponibili su richiesta): QD (LLK-D, LCA), QBH (HLC-8), Q5 (LLK-B) SENSORE DI ALTEZZA Intervallo di distanza (1 mm consigliato): 0.2 mm a 8,0 mm Calibrazione: Calibrazione automatica Tempo di risposta: Stabilità della temperatura: ±5% dell'impostazione dello stallo, da 0° a 45° C Requisiti di alimentazione: 24 V Uscita (curva ottimizzata per metallo piatto o segnale lineare): analogico 0-10 V
