Encoder rotativo incrementale SMAR1

assolutomagneticoaperto

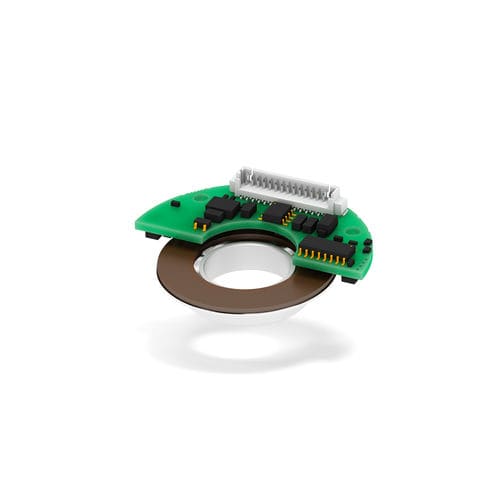

è un encoder modulare di tipo off-axis. Si compone di una testina PCB e di un anello magnetico MRA con diametro dell'asse fino a 18 mm. La testina e l'anello hanno dimensioni minime e profilo sottile, la magnetizzazione è assiale. Grazie a ingombro e peso ridotti è facilmente integrabile in applicazioni in spazi critici, come robot, giunti robotici, servomotori, droni/UAV, sistemi di videosorveglianza, apparecchiature OEM. E' disponibile in versione sia incrementale che assoluta. La versione incrementale restituisce segnali AB0 /AB0 di tipo Line Driver + segnali di commutazione UVW /UVW per la retroazione di motori brushless. La risoluzione incrementale è compresa tra 1 a 65.536 PPR. Per adattarsi ai motori BLDC i segnali UVW possono avere da 1 a 16 coppie di poli. Le versioni assolute possono disporre delle interfacce SSI, BiSS C-mode e SPI con una gamma di risoluzioni compresa tra 15 e 19 bit. Generano inoltre segnali incrementali AB0 /AB0 TTL/RS-422 per il feedback di velocità.
